法兰配套产品

管道静态混合器法兰
材料:不锈钢 碳钢 合金钢
交期:标准法兰常年现货
描述:联系站长免费领取法兰标准及重量表
规格: DN20-DN3000
在线咨询
  • 产品详情
    近年来我国稠油的加工炼化量逐年增加,稠油在长输管道主要采用油罐掺混的方式进行输送,静态混合器在线掺混输送的应用较少.而在线掺混相对油罐掺混具有流程简单、操作方便等特点,具有油罐掺混不可替代的优势.文章结合日东线掺混输送稠油实例对在线掺混进行设计和说明,为今后其他工程管道在线掺混设计提供了理论指导和工程实际参考.

    根据静态混合器连续操作的特点,定义描述其混合效果的混合度表达式,并利用不相溶的两相流体混合后的体积等于它们各自体积之和的原理,建立动态求取各组分体积分数和流量分数的计算方法和实验装置.结果表明:利用该方法测定静态混合器的混合效果避免了多点取样,提高了测量的准确性并减少了实验时间,可以用于混合产品质量的在线检测,并为静态混合器的结构设计和工艺设计提供参考依据.

    对开缝式SK 型和可调涡旋2种新型静态混合器的结构参数进行数值模拟优化,并与传统SK型静态混合器进行比较.结果表明,间隙直径比为0.58的开缝式 SK 型静态混合器为最优结构;叶片圆心角为120°,曲率半径为400 mm 的三叶片涡旋发生器组成的可调涡旋静态混合器性能最优;可调涡旋静态混合器与开缝式 SK 型静态混合器的混合效果均优于传统SK型静态混合器,且可调涡旋静态混合器的混合速度更快.

    针对直接注入式变量施药系统,研究了不同剂型和不同黏度的药液在自动混药时的混合均匀度.采用静态混合器,把不同的农药剂型、不同黏度的溶液与传统混药装置进行了对比试验.试验结果表明,静态混合的引入对悬浮剂及中高黏度药液的混合均匀度有明显的改善,以CV值作为评价标准.溶剂变化不大,悬浮剂提高了近20倍,中高黏度的药剂也提高了30%~200%,同时缩短了流体流经的管路,减少了达到均匀混合时的延时时间.

    在三次采油过程中,聚合物驱是一个主要的手段.对聚合物粘度损失规律的认识,有利于采取各种措施降低粘度损失,提高配置质量,确保聚合物驱油效果.通过对采油六厂试验大队12个注入站各个节点取样进行粘损调查,认识到目前注入系统这两个节点的平均粘损为17%,极大的影响了聚驱效果.本文分析了流量调节器和静态混合嚣的粘损及影响因素,并查阅了相关的资料,为这两个节点的粘损治理提供一定指导.

    借助计算流体力学软件FLUENT5/6,对含有3个流道的螺旋式静态混合器在不同的长宽比和雷诺数下的流动特性进行了数值模拟.模拟结果表明,当螺旋片长宽比为4∶ 1时该混合器压力降与雷诺数的1.715次方成正比;当雷诺数一定时,压力降与混合元件单元数在双对数坐标下成线性分布规律;压力降随着螺旋叶片长宽比的减小而增大;该混合器的压力降与对应结构的SK型静态混合器基本相同,大约是相同直径和管长的光滑空管压力降的10倍.

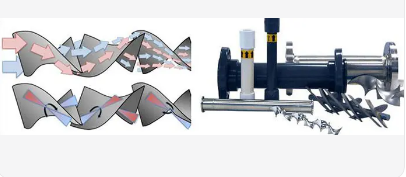

    石油炼制过程中,混合是十分普遍且重要的操作,为了满足工艺要求,减少操作成本,必须采取正确的混合方法.常用的混合方式有静态混合与动态混合两种,静态混合器主要通过混合元件对流经管内的流体进行反复的“切割—旋转—重新汇合”,达到混合目的.介绍了静态混合器在石油化工行业的萃取、脱硫、油品调和及精制等工艺过程中的应用.与动态混合相比,静态混合具有分散效果好、混合均匀、结构紧凑、操作成本低等优点,在实际工况下取得了良好的工艺效果和显著的经济效益.静态混合器在石油化工行业的应用具有广阔的前景,值得进一步研究.
