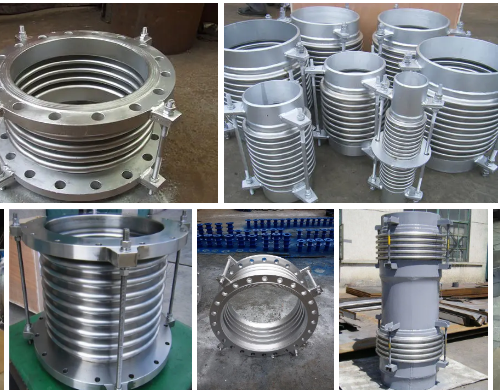

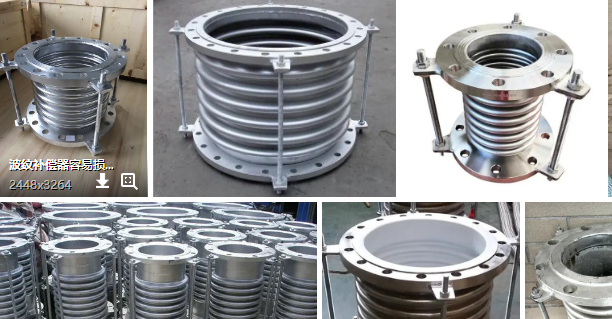

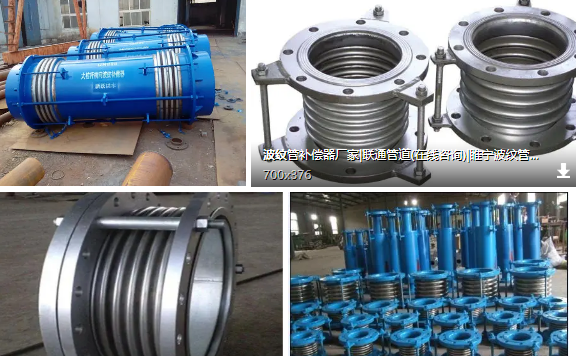

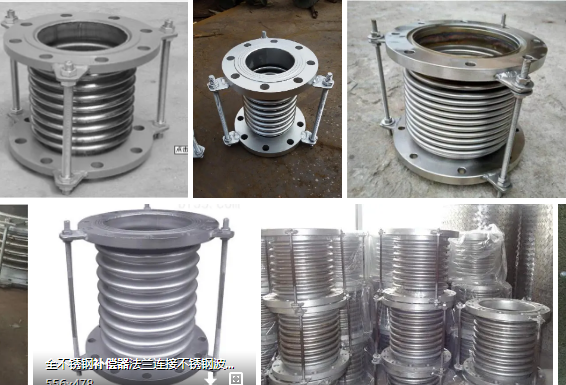

法兰套管式波纹补偿器
材料:不锈钢 碳钢 合金钢
交期:标准法兰常年现货
描述:联系站长免费领取法兰标准及重量表
规格: DN20-DN3000
在线咨询
  • 产品详情
    波纹管补偿器习惯上也叫膨胀节,是利用波纹 管补偿器的弹性元件的有效伸缩变形来吸收煤气设 施上由煤气压力波动、热胀冷缩等原因而产生的尺 寸变化的一种补偿装置,属于一种补偿元件,目前莱 钢高炉煤气干法除尘系统、煤气管道等煤气设施已 经广泛使用管式波纹补偿器,取得了很好的效果,有 效地吸收了煤气管道由于各种原因产生的变形量。 管式波纹补偿器按照连接方式的不同可分为两端法 兰连接、一端法兰一端焊接、两端焊接三种形式。莱 钢高炉煤气干法除尘系统各箱体进出口管式补偿器 最初设计的安装方式为两端法兰连接,此种方式在 出现补偿器损坏后需要更换作业时无法成功更换安 装补偿器,后连接方式改进为一端法兰连接一端焊 接的连接方式虽能够成功更换安装补偿器,但是存 在着安装难度大、工作效率低、作业危险系数较高的 缺陷。



    波纹管补偿器习惯上也叫膨胀节,是利用波纹 管补偿器的弹性元件的有效伸缩变形来吸收煤气设 施上由煤气压力波动、热胀冷缩等原因而产生的尺 寸变化的一种补偿装置,属于一种补偿元件,目前莱 钢高炉煤气干法除尘系统、煤气管道等煤气设施已 经广泛使用管式波纹补偿器,取得了很好的效果,有 效地吸收了煤气管道由于各种原因产生的变形量。 管式波纹补偿器按照连接方式的不同可分为两端法 兰连接、一端法兰一端焊接、两端焊接三种形式。莱 钢高炉煤气干法除尘系统各箱体进出口管式补偿器 最初设计的安装方式为两端法兰连接,此种方式在 出现补偿器损坏后需要更换作业时无法成功更换安 装补偿器,后连接方式改进为一端法兰连接一端焊 接的连接方式虽能够成功更换安装补偿器,但是存 在着安装难度大、工作效率低、作业危险系数较高的 缺陷。“法兰套管式波纹补偿器”应用于高炉煤气干 法除尘箱体进出口支管上既可以提高工作效率,又 可以提高检修作业的安全性,现将其构造介绍如下: (1)改造方法 本着节约资金的目的,在原使用的一端法兰一 端焊接的管式波纹补偿器的基础上进行适应性改 造,首先,制作活动法兰盘,将与补偿器尺寸吻合的 法兰盘进行扩内孔加工,内孔的直径大于补偿器外 径2 mm左右,能在补偿器外表面自由活动为准,将 经过加工后的活动法兰盘套入原焊接端。第二步,制 作密封环,其尺寸为内径与补偿器内径相同,外径小 于活动法兰中心孔距,将密封面加工密封台。第三 步,组合,将密封环焊接在原补偿器焊接端。 (2)组成部分 主要由波纹、直管、导流口、固定法兰盘、活动法 兰盘、密封环六部分组成。



    (1)“法兰套管式波纹补偿器”应用后,避免了更 换过程中的动火作业,提高了工作效率及工作的安 全性。 (2)“法兰套管式波纹补偿器”应用后,大大降低 了车间维修费,以往对高炉煤气干法除尘系统进口 补偿器实施清灰作业时,需要将进口蝶阀同步进行 拆除、安装,不但工作效率非常低,还造成车间维修 费用居高不下,改造后只需将进口补偿器进行拆除, 节约了大量的维修费用。



    “法兰套管式补偿器”广泛应用于莱钢高炉煤气 干法除尘系统中后取得了非常好的效果,使高炉煤 气干法除尘系统进口支管清理积灰更为便捷,降低 工人劳动量的同时,大大节约了公司的维修费用,打 破了煤气管线上补偿器更换作业必须动火的落后工 艺,提高了设备检修的安全性,今后,还将将此种“法 兰套管式波纹补偿器”应用于煤气管网上,开拓补偿 器更换作业不用动火的先河。实践证明“法兰套管式 波纹补偿器”具有推广应用价值。
