螺纹法兰

螺纹钢制管法兰
螺纹钢制管法兰
材料:不锈钢 碳钢 合金钢
交期:标准法兰常年现货
描述:联系站长免费领取法兰标准及重量表
规格: DN20-DN3000
在线咨询
  • 产品详情

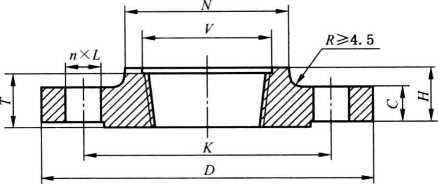

    螺纹钢制管法兰[包括Class 150(PN 20)和Class 30CKPN 50)共2个压力等级]的型式 与尺寸见图8-11和表8-40、表8-41。

    表 8-40 Class 150(PN 20)螺纹钢制管法兰(HG/T 20615?009)
    公称尺寸 钢管
    外径
    A/mm
    连接尺寸 法兰
    厚度
    C/mm
    法兰颈
    大端
    N/mm
    法兰 高度 H / mm 管螺纹规格 Rc 或 NPT/ in
    DN NPS 法兰
    外径
    D/mm
    螺栓孔
    中心圆
    直径
    K/mm
    螺栓孔
    直径 L/mm
    螺栓
    Th
    螺栓孔 数量 7?/个
    15 1/2 21. 3 90 60. 3 16 M14 4 9. 6 30 14 1/2
    20 3/4 26. 9 100 69. 9 16 M14 4 11. 2 38 14 3/4
    25 1 33. 7 110 79. 4 16 M14 4 12. 7 49 16 1
    32 1K 42. 4 115 88. 9 16 M14 4 14. 3 59 19 1K
    40 VA 48. 3 125 98.4 16 M14 4 15. 9 65 21 VA
    50 2 60. 3 150 120. 7 18 M16 4 17. 5 78 24 2
    65 2% 76. 1 180 139. 7 18 M16 4 20. 7 90 27 2^
    80 3 88. 9 190 152. 4 18 M16 4 22. 3 108 29 3
    100 4 114.3 230 190. 5 18 M16 8 22.3 135 32 4
    125 5 139. 7 255 215. 9 22 M20 8 22. 3 164 35 5
    150 6 168. 3 280 241.3 22 M20 8 23. 9 192 38 6
    表 8-41 Class 300(PN 50)螺纹钢制管法兰(HG/T 20615?009)

    公称尺寸 钢管
    外径
    A/mm
    连接尺寸 法兰
    厚度
    C/
    mm
    法兰颈
    大端
    N/
    mm
    法兰
    高度
    H/
    mm
    最小
    螺纹
    长度
    T/
    mm
    螺纹定
    位孔直
    径W
    mm
    管螺纹规格 Rc 或 NPT/ in
    DN NPS   法兰
    外径
    D/mm
    螺栓孔
    中心圆
    直径
    K/mm
    螺栓孔
    直径
    L/mm
    螺栓
    Th
    螺栓孔
    数量 "/个

    15 1/2 21. 3 95 66. 7 16 M14 4 12. 7 38 21 16 23. 6 1/2
    20 3/4 26. 9 115 82. 6 18 M16 4 14. 3 48 24 16 29.0 3/4
    25 1 33. 7 125 88. 9 18 M16 4 15.9 54 25 18 35. 8 1
    32 1K 42.4 135 98.4 18 M16 4 17. 5 64 25 21 44.4 1K
    40 1% 48. 3 155 114. 3 22 M20 4 19. 1 70 29 23 50.3 VA
    公称尺寸 钢管 外径 A/mm 连接尺寸 法兰
    厚度
    C7
    mm
    法兰颈
    大端
    N/
    mm
    法兰
    高度
    H/
    mm
    最小
    螺纹
    长度
    77
    mm
    螺纹定
    位孔直
    径V7
    mm
    管螺纹规格 Rc 或 NPT/
    in
    DN NPS   法兰
    外径
    D/mm
    螺栓孔
    中心圆
    直径
    K/nim
    螺栓孔 直径 L/mm 螺栓
    Th
    螺栓孔
    数量 "/个

    50 2 60. 3 165 127.0 18 M16 8 20. 7 84 32 29 63. 5 2
    65 2% 76. 1 190 149.2 22 M20 8 23. 9 100 37 32 76. 2 2K
    80 3 88. 9 210 168. 3 22 M20 8 27.0 117 41 32 92. 2 3
    100 4 114. 3 255 200. 0 22 M20 8 30. 2 146 46 37 117. 6 4
    125 5 139. 7 280 235. 0 22 M20 8 33. 4 178 49 43 144.4 5
    150 6 168. 3 320 269. 9 22 M20 12 35. 0 206 51 47 171. 4 6
