    沧州信益专业生产铸铁法兰。

    根据铸铁材料的不同,铸铁管法兰可分为灰铸铁法兰、球墨铸铁法兰和可锻铸铁法兰三类。
    灰铸铁管法兰常用于流体介质温度在120 °C以下的机械、农机、铁道、水利、轻工和纺织 等部门的管道及管道设备中.主要用于水泵、阀门、压缩机、鼓风机及管道仪表等产品.其适 用的公称压力范围为0. 25 MPa~5. 0 MPa,公称通径范围为10 mm~4 000 mm。灰铸铁管 法兰最高使用温度为300 °C,但对于高于120 °C以上的各级温度下的法兰,需要降低压力使 用。
    球墨铸铁是一种机械性能良好的新型结构材料,其抗拉强度可达到甚至超过普通碳素 钢的水平,并且还有一定的塑性。由于球墨铸铁的强度、靭性及耐腐蚀性能都优于灰铸铁, 因此国内外机械、轻工、纺织、冶金、煤炭、水电、船舶及城建等部门的管道系统大量使用着球 墨铸铁管法兰。球墨铸铁管法兰适用的温度范围为一 10 °C~350 °C;适用的公称压力范围 为1. 0 MPa~5. 0 MPa,公称通径范围为25 mm~2 000 mm。
    可锻铸铁管法兰具有和球墨铸铁管法兰相近的韧性及强度,但由于制造工艺的限制,一 般仅限于小而薄的尺寸(球墨铸铁管法兰一般不受尺寸的限制)。可锻铸铁管法兰规格较 小,通常在DN 300以下。
    铸铁管法兰国家标准共有 PN 0• 25、PN 0. 6、PN 1.0、PN 1. 6、PN 2. 0、PN 2. 5、PN 4. 0 和 PN 5.0 MPa 8 个压力等级,其中 PN 2.0 MPa(class 150)和 PN 5.0 MPa(class300)属 于美洲法兰体系,其余均为欧洲法兰体系。

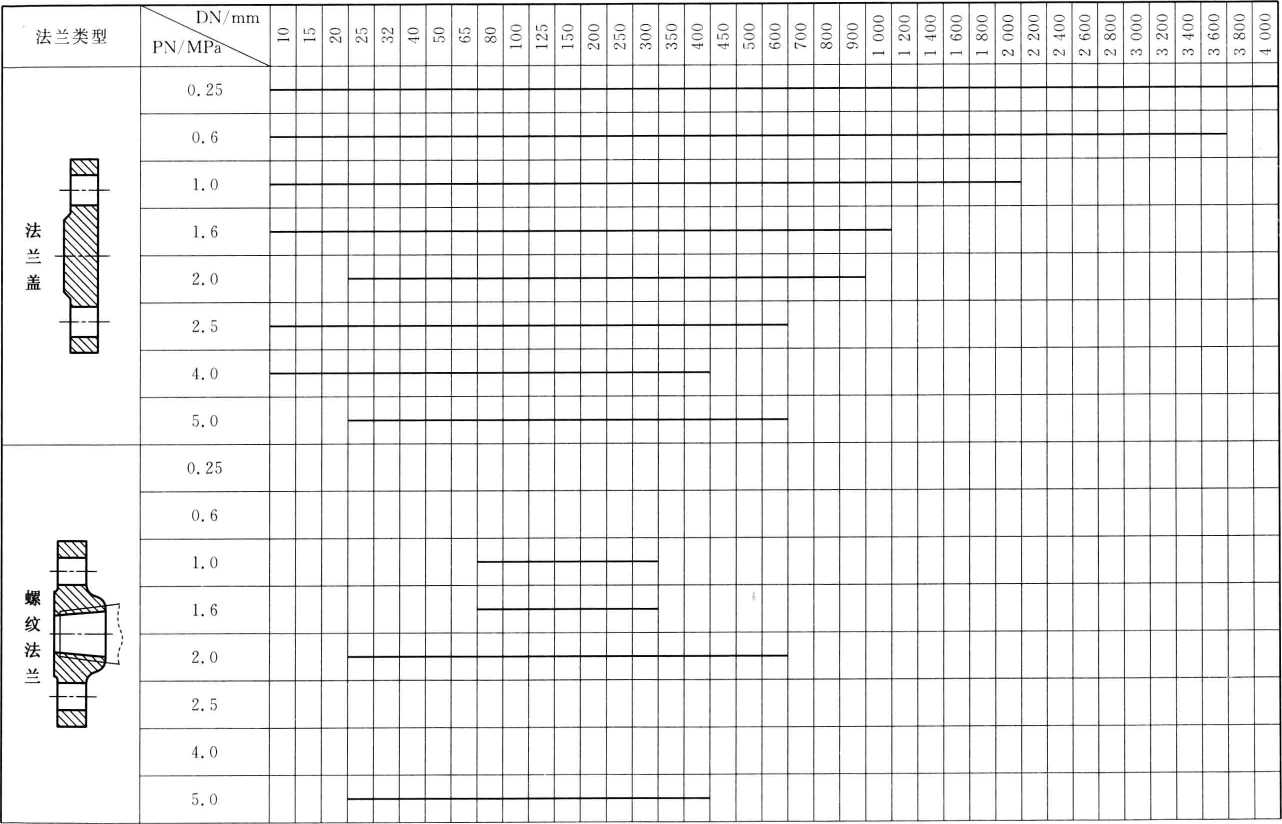

    球墨铸铁管法兰类型和适用范围

    球墨铸

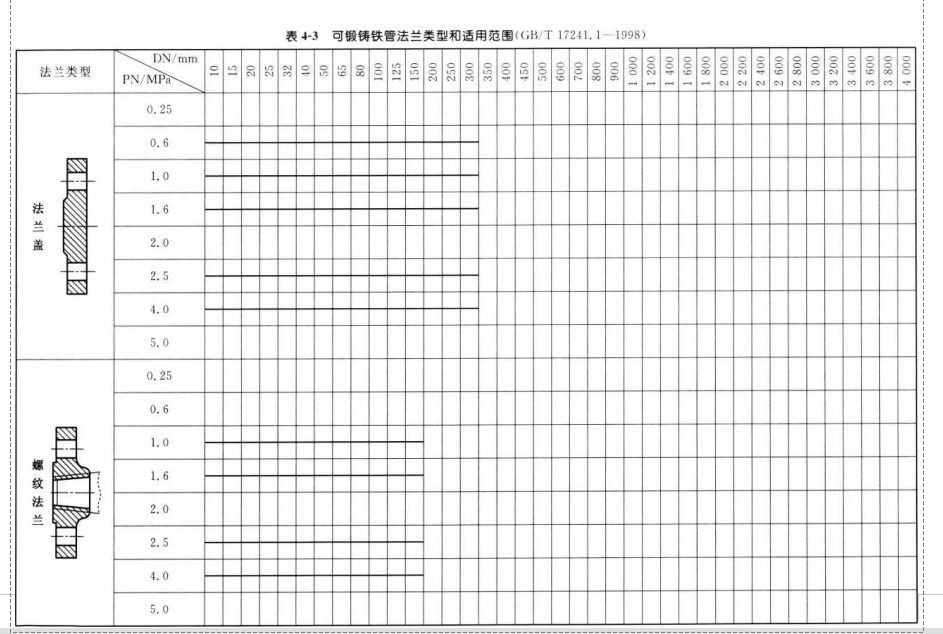

    可锻制铸铁法兰

    铸铁管法兰的密封面为1.3条中所规定常用法兰密封面中的平面和突面两种类型,在 GB/T 17241. 1~17241. 5—1998 中又称 A 型和 B 型,而在 GB/T 17241. 6—2008 中为平面 (FF)及突面(RF),详见图4-1。具体尺寸见相关法兰的型式与尺寸。

    铸铁法兰密封面
