铜合金及,锏合金复合,管法兰

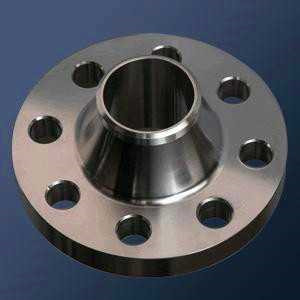

铜合金及锏合金复合管法兰
材料:铜合金,锏合金复合
交期:标准法兰常年现货
描述:联系站长免费领取法兰标准及重量表
规格: DN20-DN3000
在线咨询
  • 产品详情
    铜合金是以铜为基体的一种有色金属合金,一般分为黄铜、青铜和白铜.以铸造和压力 加工产品(管、棒、线、型、板、带、箔)提供使用。
    铜合金具有优良的导电性和导热性;优良的冷加工性能和良好的耐腐蚀性能,并具有易 于连接等优点,因而被制造成法兰,广泛应用于机械、石油、化工、轻工、船舶等行业的管道系 统和装置中,起着连接管子、泵、阀、压力容器、各种承压设备的重要作用。
    由于铜合金的强度和硬度较低,因而铜合金法兰的使用压力一般不高.通常公称压 力适用范围在5. 0 MPa以下。根据铜合金材料特性,铜合金法兰的温度一般在260 蚓 以下。
    铜合金法兰的结构型式有整体式、焊接式及松套式3种。整体式法兰通常铸造成型。 焊接式法兰包括平焊和对焊两种,与之相焊接的管子为铜管。松套式法兰焊环材料为铜合 金,法兰材料为钢,两者组合在一起.焊环与 铜管采用铜钎焊接,此种松套法兰又称为铜 合金复合法兰。由于在使用中法兰与流体 介质不直接接触,因此法兰可由价钱较铜合 金便宜的钢材制成。

    于在使用中法

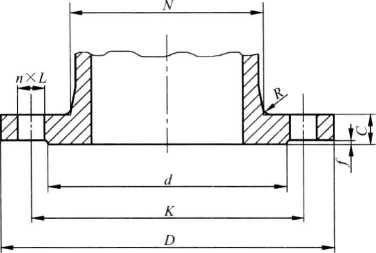

    PN6突面铜合金整体铸造法兰尺寸(GB/T 15530. 1 —2008)
    公称
    尺寸
    DN
    连接尺寸 密封面 法兰
    厚度
    C/mm
    法兰颈
    法兰
    外径
    D/mm
    螺栓孔
    中心圆
    直径
    K/mm
    螺栓 孔径 L/mm 螺 栓 d/mm // mm N/mm R/ mm
    数量 ”/个 螺纹
    规格
    10 75 50 11 4 M10 35 2 12 25 3
    15 80 55 11 4 M10 40 2 12 30 3
    20 90 65 11 4 M10 50 2 12 35 4
    25 100 75 11 4 M10 60 2 14 41 4
    32 120 90 14 4 M12 70 2 15 50 4

     PN 16突面铜合金整体铸造法兰尺寸(GB/T 15530一2008)
    公称
    尺寸
    DN
      接尺   密封面 法兰
    厚度
    C/mm
    法兰颈
    法兰 螺栓孔 螺栓
    外径
    D/mm
    中心圆 直径 K/mm 孔径 L/mm 数量
    r"个
    螺纹
    规格
    d/mm //mm N/mm R/mm
    10 ~50 使用PN 25的RF型法兰尺寸
    65 185 145 18 4 M16 122 3 17 86 4
    80 200 160 18 8 Ml 6 133 3 19 102 8
    100 220 180 18 8 M16 158 3 20 126 8
    125 250 210 18 8 M16 184 3 22 159 8
    150 285 240 22 8 M20 212 3 22 184 8
    175 315 270 22 8 M20 242 3 24 211 8
    200 340 295 22 12 M20 268 3 26 240 8
    (225)丨 370 325 22 12 M20 295 3 26 265 8
    250 405 355 26 12 M24 320 3 28 292 8
    300 460 410 26 12 M24 370 4 28 342 8
    350 520 470 26 16 M24 430 4 30 396 8
    400 580 525 30 16 M27 482 4 32 448 10
    450 640 585 30 20 M2 7 532 4 34 498 10
    500 715 650 33 20 M30 585 4 38 552 10


     PN 10全平面铜合金整体铸造法兰尺寸(GB/T 15530. 1—2008)
    公称
    尺寸
    DN
    连接尺寸 法兰厚度” 法兰颈
    法兰
    外径
    D/mm
    螺栓孔
    中心圆
    直径
    K/mm
    螺栓
    孔径
    L/mm
    螺 栓 C/mm C* /mm N/mm R/mm
    数量 «/个 螺纹
    规格
    10 ~175 使用PN 16的FF型法兰尺寸
    200 340 295 22 8 M20 26 240 6
    250 395 350 22 12 M20 28 292 8
    300 445 400 22 12 M20 28 342 8
    350 505 460 22 16 M20 30 396 8
    400 565 515 26 16 M24 32 448 10
    450 615 565 26 20 M24 32 498 12
    500 670 620 26 20 M24 34 552 12
    600 780 725 30 20 M27 36 654 12
    700 895 840 30 24 M27 40 760 14
    800 1 015 950 33 24 M30 44 866 14
    900 1 115 1 050 33 28 M30 46 970 14
    1 000 1 230 1 160 36 28 M33 50 1 076 14
    1 200 1 455 1 380 39 32 M36 56 1 284 18

    PN 2. 5 MPa 铜合金法兰盖尺寸(GB/T 15530. 7--1995)
    公称
    尺寸
    DN
      接尺寸   法乂
    厚度
    C/mm
    铜合金凸面
    法兰
    外径
    D/mm
    螺栓孔
    中心圆
    直径
    K/mm
    螺栓孔
    直径 L/mm
    数量
    w/个
    螺纹
    规格
    d/ mm F/ mm
    10 90 60 14 4 M12 16 40 5
    15 95 65 14 4 M12 16 45 5
    20 105 75 14 4 M12 16 58 5
    25 115 85 14 4 M12 18 68 5
    32 140 100 18 4 M16 18 78 5
    40 150 110 18 4 M16 18 88 5
    50 165 125 18 4 M16 20 102 5
    65 185 145 18 8 M16 20 122 5
    80 200 160 18 8 M16 22 138 5
    100 235 190 22 8 M20 22 162 5
    125 270 220 26 8 M24 24 188 5
    150 300 250 26 8 M24 24 218 5
    200 360 310 26 12 M24 26 278 5
    250 425 370 30 12 M27 30 335 5
    300 485 430 30 16 M27 34 395 5
    350 555 490 33 16 M30 38 450 5
    400 620 550 36 16 M33 42 505 5
    500 730 660 36 20 M33 50 615 5

    class 300(PN 50)全平面铜合金带颈平焊法兰尺寸GB/T 15530. 4—2008)


    公称
    尺寸
    DN
    管子外径 A/mm 连接尺寸 法兰
    厚度
    C/
    mm
    法兰
    高度
    H/
    mm
    法兰颈
    N/mm
    法兰内径 B/mm 近似
    质量/ kg
    法兰
    外径
    D/
    mm
    螺栓孔
    中心圆
    直径
    K/mm
    螺栓
    孔径
    L/
    mm
    螺栓
    数量
    «/个
    螺纹
    规格
    10 16 95 66. 5 16 4 M14 9 21 21 16. 07 0. 63
    20 25 120 82. 5 18 4 M16 11 27 31 25.08 1.37
    25 30 125 89 18 4 M16 11 27 36 30. 08 1.47
    32 38 135 98. 5 18 4 M16 12 28 45 38. 08 1. 71
    40 44. 5 155 114. 5 22 4 M20 13 28 51 46. 6 2. 04
    50 57 165 127 18 8 M16 13 28 67 57. 23 2. 26
    65 76 190 149 22 8 M20 22 32 103 76. 33 2. 08
    80 89 210 168. 5 22 8 M20 24 26 114 89. 18 0. 50
    100 108 255 200 22 8 M20 26 40 137 108.38 5.27
    125 133 280 235 22 8 M20 26 44 160 133. 63 7. 74
