GB9115.3-2000
GB9115.3-2000榫槽面对焊钢制管法兰
材料:不锈钢 碳钢 合金钢
交期:标准法兰常年现货
描述:联系站长免费领取法兰标准及重量表
规格: DN20-DN3000
在线咨询
  • 产品详情

    1  范围

    本标准规定了公称压力PN为1.6、2.5、4.0、6.3、10.0、16.0MPa和公称压力PN为5.0、11 0、15.0、26.0MPa的榫槽面对焊钢制管法兰的型式和尺寸。
    本标准适用于公称压力PN1.6~PN26.0MPa的榫槽面对焊钢制管法兰。

    2  引用标准

    下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
    GB/T 9112—2000  钢制管法兰  类型与参数
    GB/T 9124—2000  钢制管法兰  技术条件

    3  法兰的型式与尺寸

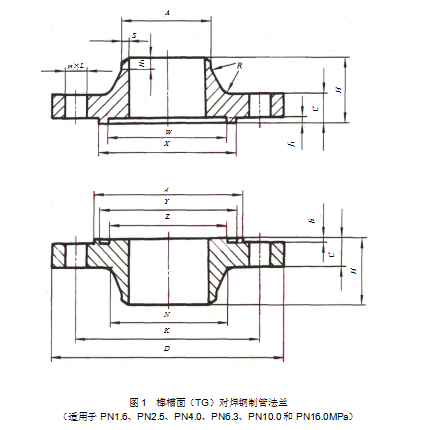

    3.1  PN1.6、PN2.5、PN4.0、PN6.3、PN10.0和PN16.0MPa榫槽面对焊钢制管法兰的型式应符合图1的规定,尺寸应符合表1~表6的规定。
    3.2  PN5.0、PN11.0、PN15.0和PN26.0MPa榫槽面对焊钢制管法兰的型式应符合图2的规定,尺寸应符合表7~表10的规定。

    4  法兰的技术要求

    4.1  法兰的技术要求应符合GB/T 9124的规定。
    4.2  法兰在不同温度下的最大无冲击工作压力应符合GB/T 9124—2000附录A(标准的附录)的规定。
    4.3  法兰的焊接接头型式和坡口尺寸应符合GB/T 9124—2000附录B(提示的附录)的规定,

    5  标记

    5.1  法兰应按公称通径、公称压力、密封面型式代号、配用的钢管系列代号(配用米制管代号为“系列Ⅱ”,配用英制管不标记)和标准编号进行标记。
    5.2  法兰密封面的型式代号应符合GB/T 9112的规定。
    5.3  标记示例
    公称通径80mm、公称压力4.0MPa(40bar)的榫面对焊钢制管法兰(配用米制管):
    法兰  DN80-PN40  T(系列Ⅱ)  GB/T 9115.3—2000
    公称通径80mm、公称压力5.0MPa(50bar)的槽面对焊钢制管法兰(配用英制管),
    法兰  DN80-PN50  G  GB/T 9115.3—2000

    榫槽面对焊钢制管法兰

    表1  PN1.6MPa(16bar)榫槽面对焊钢制管法兰                                    mm
    公称
    通径


    DN
    法兰焊端
    外径
    (钢管外径)
    A
    连  接  尺  寸 密  封  面 法兰
    厚度

    C
    法兰
    高度

    H
    法  兰  颈
    法兰
    外径

    D
    螺栓孔
    中心圆
    直径
    K
    螺栓
    孔径
    L
    螺栓 d X Y Z W f1 f2 N

    S H1 R
    数量

    n
    螺纹
    规格
    系列Ⅰ 系列Ⅱ 系列Ⅰ 系列Ⅱ
    10~
    50
    使用PN4.0MPa法兰尺寸
    65 76.1 76 185 145 18 4 M16 118 109 110 94 95 4 3 20 45 92 2.9 10 6
    80 88.9 89 200 160 18 8 M16 132 120 121 105 106 4 3 20 50 110 3.2 10 6
    100 114.3 108 220 180 18 8 M16 156 149 150 128 129 4.5 3.5 22 52 130 3.6 12 6
    125 139.7 133 250 210 18 8 M16 184 175 176 154 155 4.5 3.5 22 55 158 4.0 12 6
    150 168.3 159 285 240 22 8 M20 211 203 204 182 183 4.5 3.5 24 55 184 4.5 12 8
    200 219.1 219 340 295 22 12 M20 266 259 260 238 239 4.5 3.5 24 62 234 6.3 16 8
    250 273 273 405 355 26 12 M24 319 312 313 291 292 4.5 3.5 26 70 288 6.3 16 10
    300 323.9 325 460 410 26 12 M24 370 363 364 342 343 4.5 3.5 28 78 342 7.1 16 10
    350 355.6 377 520 470 26 16 M24 429 421 422 394 395 5 4 30 82 390 400 8.0 16 10
    400 406.4 426 580 525 30 16 M27 480 473 474 446 447 5 4 32 85 444 450 8.8 16 10
    450 457 480 640 585 30 20 M27 548 523 524 496 497 5 4 40 87 490 506 10.0 16 12
    500 508 530 715 650 33 20 M30 609 575 576 548 549 5 4 44 90 546 559 11.0 16 12
    600 610 630 840 770 36 20 M33 720 675 676 648 649 5 4 54 95 650 660 12.5 18 12
    700 711 720 910 840 36 24 M33 794 777 778 750 751 5 4 38 100 750 750



    18 12
    800 813 820 1 025 950 39 24 M36 901 882 883 855 856 5 4 38 105 848 850 20 12
    900 914 920 1 125 1 050 39 28 M36 1 001 987 988 960 961 5 4 40 110 948 958 20 12
    1 000 1 016 1 020 1 255 1 170 42 28 M39 1 112 1 092 1 094 1 060 1 062 6 5 42 120 1 056 1 060 22 12
    1 200 1 220 l 485 1 390 48 32 M45 1 328 1 292 1 294 1 260 1  262 6 5 48 130 1 260 30 12
    1 400 1 420 1 685 1 590 48 36 M45 1 530 1 492 1 494 1 460 1 462 6 5 52 145 1 465 30 12
    1 600 1 620 l 930 1 820 55 40 M52 1 750 1 692 1 694 1 660 1 662 6 5 58 160 1 668 35 12
    1 800 1 820 2 130 2 020 55 44 M52 1 950 1 892 1 894 1 860 1 862 6 5 62 170 1 870 35 15
    2 000 2 020 2 345 2 230 60 48 M56 2 150 2 092 2 094 2 060 2 062 6 5 66 190 2 072 40 15

    表2  PN2.5MPa(25bar)榫槽面对焊钢制和法兰                                    mm
    公称
    通径


    DN
    法兰焊端
    外径
    (钢管外径)
    A
    连  接  尺  寸 密  封  面 法兰
    厚度
    C
    法兰
    高度
    H
    法  兰  颈
    法兰
    外径


    D
    螺栓孔
    中心圆
    直径
    K
    螺栓
    孔径
    L
    螺栓 d X Y Z W f1 f2 N S H1 R
    数量
    n
    螺纹
    规格
    系列Ⅰ 系列Ⅱ 系列Ⅰ 系列Ⅱ
    10~
    150

    使用PN4.0MPa法兰尺寸
    200 219.1 219 360 310 26 12 M24 274 259 260 238 239 4.5 3.5 30 80 244 6.3 16 8
    250 273 273 425 370 30 12 M27 330 312 313 291 292 4.5 3.5 32 88 296 6.3 18 10
    300 323.9 325 485 430 30 16 M27 389 363 364 342 343 4.5 3.5 34 92 350 7.1 18 10
    350 355.6 377 555 490 33 16 M30 448 421 422 394 395 5 4 38 100 398 406 8 20 10
    400 406.4 426 620 550 36 16 M33 503 473 474 446 447 5 4 40 110 452 464 8.8 20 10
    450 457 480 670 600 36 20 M33 548 523 524 496 497 5 4 46 110 500 514 10 20 12
    500 508 530 730 660 36 20 M33 609 575 576 548 549 5 4 48 125 558 570 11 20 12
    600 610 630 845 770 39 20 M36 720 675 676 648 649 5 4 58 125 660 670 12.5 20 12
    700 711 720 960 875 42 24 M39 820 777 778 750 751 5 4 46 125 760 766



    20 12
    800 813 820 1 085 990 48 24 M45 928 882 883 855 856 5 4 50 135 864 874 22 12
    900 914 920 1 185 1 090 48 28 M45 1 028 987 988 960 961 5 4 54 145 968 974 24 12
    1 000 1 016 1 020 1 320 1 210 55 28 M52 1 140 1 092 1 094 1 060 1 062 6 5 58 155 1 070 1 074 24 12

    表4  PN6.3MPa(63bar)榫槽面对焊钢制管法兰                                    mm
    公称
    通径

    DN
    法兰焊端
    外径
    (钢管外径)
    A
    连  接  尺  寸 密  封  面 法兰
    厚度

    C
    法兰
    高度

    H
    法  兰  颈
    法兰
    外径

    D
    螺栓孔
    中心圆
    直径
    K
    螺栓
    孔径

    L
    螺栓 d X Y Z W f1 f2 N S H1 R
    数量

    n

    螺纹
    规格
    系列Ⅰ 系列Ⅱ 系列Ⅰ 系列Ⅱ
    10 17.2 14 100 70 14 4 M12 41 34 35 23 24 4 3 20 45 32 3 6 3
    15 21.3 18 105 75 14 4 M12 46 39 40 28 29 4 3 20 45 34 3.2 6 3
    20 26.9 25 130 90 18 4 M16 56 50 51 35 36 4 3 20 52 42 3.6 6 4
    25 33.7 32 140 100 18 4 M16 65 57 58 42 43 4 3 24 58 52 3.6 8 4
    32 42.4 38 155 110 22 4 M20 76 65 66 50 51 4 3 24 60 60 3.6 8 5
    40 48.3 45 170 125 22 4 M20 84 75 76 60 61 4 3 26 62 70 4 10 5
    50 60.3 57 180 135 22 4 M20 99 87 88 72 73 4 3 26 62 82 5 10 5
    65 76.1 76 205 160 22 8 M20 118 109 110 94 95 4 3 26 68 98 6 12 6
    80 88.9 89 215 170 22 8 M20 132 120 121 105 106 4 3 28 72 112 6 12 6
    100 114.3 108 250 200 26 8 M24 156 149 150 128 129 4.5 3.5 30 78 138 7 12 6
    125 139.7 133 295 240 30 8 M27 184 175 176 154 155 4.5 3.5 34 88 168 7.5 12 6
    150 168.3 159 345 280 33 8 M30 211 203 204 182 183 4.5 3.5 36 95 202 8.5 12 8
    200 219.1 219 415 345 36 12 M33 284 259 260 238 239 4.5 3.5 42 110 256 10.5 16 8
    250 273 273 470 400 36 12 M33 345 312 313 291 292 4.5 3.5 46 125 316 13.5 18 10
    300 323.9 325 530 460 36 16 M33 409 363 364 342 343 4.5 3.5 52 140 372 15.5 18 10
    350 355.6 377 600 525 39 16 M36 465 421 422 394 395 5 4 56 150 420 430 17.5 20 10
    400 406.4 426 670 585 42 16 M39 535 473 474 446 447 5 4 60 160 475 484 20 20 10

    表5  PN10.0MPa(100bar)榫槽面对焊钢制管法兰                                    mm
    公称
    通径


    DN
    法兰焊端
    外径
    (钢管外径)
    A
    连  接  尺  寸 密  封  面 法兰
    厚度


    C
    法兰
    高度


    H
    法  兰  颈
    法兰
    外径

    D
    螺栓孔
    中心圆
    直径
    K
    螺栓
    孔径

    L
    螺栓 d X Y Z W f1 f2 N S H1 R
    数量
    n
    螺纹
    规格
    系列Ⅰ 系列Ⅱ 系列Ⅰ 系列Ⅱ
    10 17.2 14 100 70 14 4 M12 41 34 35 23 24 4 3 20 45 32 3 6 3
    15 21.3 18 105 75 14 4 M12 46 39 40 28 29 4 3 20 45 34 3.2 6 3
    20 26.9 25 130 90 18 4 M16 56 50 51 35 36 4 3 20 52 42 3.6 6 4
    25 33.7 32 140 100 18 4 M16 65 57 58 42 43 4 3 24 58 52 3.6 8 4
    32 42.4 38 155 110 22 4 M20 76 65 66 50 51 4 3 24 60 60 3.6 8 5
    40 48.3 45 170 125 22 4 M20 84 75 76 60 61 4 3 26 62 70 4 10 5
    50 60.3 57 195 145 26 4 M24 99 87 88 72 73 4 3 28 68 90 6 10 5
    65 76.1 76 220 170 26 8 M24 118 109 110 94 95 4 3 30 76 108 7 12 6
    80 88.9 89 230 180 26 8 M24 132 120 121 105 106 4 3 32 78 120 7 12 6
    100 114.3 108 265 210 30 8 M27 156 149 150 128 129 4.5 3.5 36 90 150 8 12 6
    125 139.7 133 315 250 33 8 M30 184 175 176 154 155 4.5 3.5 40 105 180 10.5 12 6
    150 168.3 159 355 290 33 12 M30 211 203 204 182 183 4.5 3.5 44 115 210 11.5 12 8
    200 219.1 219 430 360 36 12 M33 284 259 260 238 239 4.5 3.5 52 130 278 14.5 16 8
    250 273 273 505 430 39 12 M36 345 312 313 291 292 4.5 3.5 60 157 340 18.5 18 10
    300 323.9 325 585 500 42 16 M39 409 363 364 342 343 4.5 3.5 68 170 400 20.5 18 10
    350 355.6 377 655 560 48 16 M45 465 421 422 394 395 5 4 74 189 460 22.5 20 10
    400 406.4 426 715 620 48 16 M45 535 473 474 446 447 5 4 82 205 510 25 20 10
