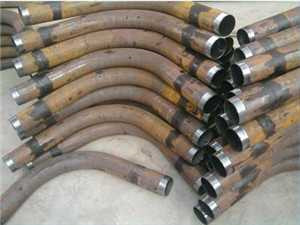

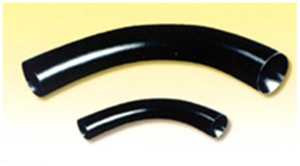

弯管

弯管生产厂家设计
材料:不锈钢 碳钢 合金钢
交期:标准产品常年现货
描述:联系站长免费领取相关标准及重量表
规格: DN20-DN3000
在线咨询
  • 产品详情
    管类零件的弯制,其工件质量的好坏,除了各 个弯管工艺参数的确定外,弯管模的设计及其参数 的选定将起主要作用。我厂的产品中有许多弯管 件,在弯管模的设计方面积累了一些经验,下面就 弯管模设计的一些参数确定作一介绍。

    弯管的方法一般有缠绕式、滚弯、外压、顶弯、 拉弯等。我厂一般用缠绕式较多,图 为模具结构 图。对于缠绕式,一般认为最小弯曲半径 ! 管中心 线 为管子外径 " 的 倍。经多次实践验证。当 # " " 时,最小弯曲半径可为 ! " 。 管子弯曲常发生外侧管壁破裂,内侧起皱,以 及椭圆度较大等。对于这些问题的解决,在弯管模 模槽和导向板上作了一定的改进,通过大量实践效 果较好。

    方法一:将弯管模模槽设计成模槽周沿向 外伸出一定的量,一般取 # ,而且弯管模与导向板之间留有 的间隙,这样就较好地控制 和改善了管子在弯曲过程中断面上的变形。

    方法二:将导向板的型槽设计为一个复合圆 弧组成的模槽,即在导向板上设计反变形槽,以抵消 管子弯曲时产生的椭圆及断面畸变,并在弯管模和导向板之间留 的间隙。

    芯轴一般分: 硬芯:球面形、炮弹形、圆筒形等。软芯:我厂一 般用挠性串珠式。 对 的管件一般用软芯,对 ! 的管件用硬芯。 设计软芯时,一般串珠的外径和软芯体与管子 内径有 的单面间隙,保证使用时芯轴 能在管内移动自如。软芯在安装时,将所有串珠都 调整到切点之前,芯轴体位于切点,以使弯形时支 撑管子,防止变形,见图 。 我厂一般用球面形的硬芯,其安装尺寸见图 。需要说明的是,芯轴相对切点的提前量,一般取 ,但需要反复试验,直到满意为止。

    对于一些材料屈服极限高或相对壁厚特别小的 制件 ! ,在弯制时还需设置防皱板,以 使相对于管子在管子与弯曲模的切点处建立一个直 线区,以防止管子在弯曲时起皱。防皱板的形状如图防皱板在安装时,一侧与管子外径相配,另一侧 与弯管模模槽接触。生产中,常在防皱板与弯管模 相配的一侧涂上红丹,反复摩擦,找出高点,打磨后, 以上面积与弯管模的模槽接触才使用。

    防皱板在安装时,一侧与管子外径相配,另一侧 与弯管模模槽接触。生产中,常在防皱板与弯管模 相配的一侧涂上红丹,反复摩擦,找出高点,打磨后, 以上面积与弯管模的模槽接触才使用。

    叙述了弯管模设计中最小弯曲半径的确定,弯管模模槽的结构,芯轴的形式和安装, 有效地防止管子变形,并通过实践经验给出了一些模具设计参数。
