三通

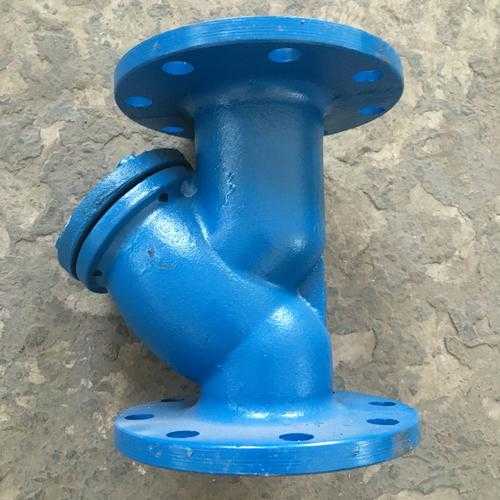

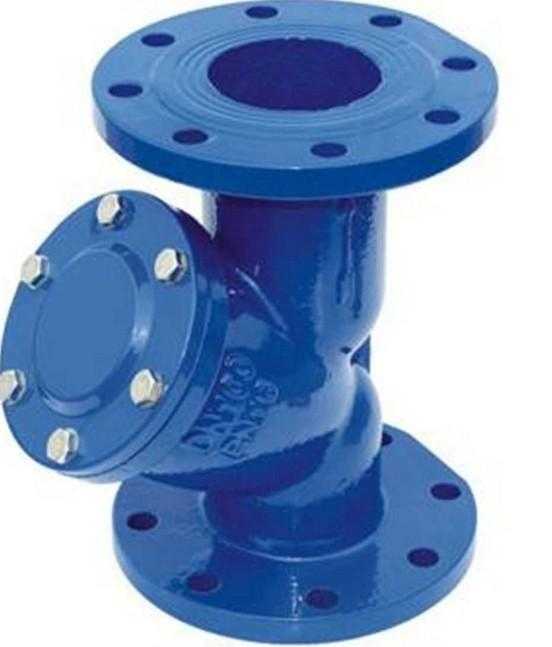

Y型过滤器
Y型过滤器
材料:不锈钢 碳钢 合金钢
交期:标准产品常年现货
描述:联系站长免费领取相关标准及重量表
规格: DN20-DN3000
在线咨询
  • 产品详情
    Y型过滤器是输送介质的管道系统不可缺少的一种过滤装置,Y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来清除介质中的杂质,以保护阀门及设备的正常使用。Y型过滤器具有结构先进,阻力小,排污方便等特点。Y型过滤器适用介质可为水、油、气。一般通水网为18~30目,通气网为10~100目,通油网为100~480目。 主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等组成。当液体通过主管进入滤蓝后,固体杂质颗粒被阻挡在滤蓝内,而洁净的流体通过滤蓝、由过滤器出口排出。

    Y型过滤器标准尺寸
    Y型过滤器是除去液体中少量固体颗粒的小型设备,可保护设备的正常工作,当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。Y型过滤器又名除污器、过滤阀,是输送介质的管道系统不可缺少的一种装置,其作用是过滤介质中的机械杂质,可以对污水中的铁锈、沙粒、液体中少量固体颗粒等进行过滤以保护设备管道上的配件免受磨损和堵塞,可保护设备的正常工作。
           基本参数:
    1、介质温度:300(℃);
    2、工作压差:2KG;
    3、材质:不锈钢;
    4、产品别名:Y型过滤器;
    5、适用范围:液体过滤;
    6、连接形式:法兰;
    7、类型:直角式;
    8、流动方向:单向;
    9、适用介质:水;
    10、压力环境:常压。
    Y型过滤器

    要连接外型尺寸

    公称通径
    L
    H
    H1
    DN20
    155
    100
    150
    DN25
    160
    100
    150
    DN32
    180
    110
    160
    DN40
    200
    115
    170
    DN50
    230
    155
    195
    DN65
    220
    200
    270
    DN80
    250
    210
    295
    DN100
    305
    250
    345
    DN125
    350
    305
    425
    DN150
    480
    360
    485
    DN200
    500
    450
    605
    DN250
    550
    505
    710
    DN300
    600
    580
    815
    DN350
    700
    600
    845
    DN400
    780
    620
    875
    DN450
    850
    700
    980
    DN500
    900


    1、适合物料:
    a、 化工、石油化工生产中的弱腐蚀性物料,如:水、氨、油品、烃类等;
    b、 化工生产的腐蚀性物料,如烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等;
    c、 制冷中的低温物料,如:液甲烷、液氨、液氧及各种制冷剂;
    d、 轻工食品、制药生产中有卫生要求的物料,如:啤酒、饮料、乳制品、粮浆医药用品等;
    2、过滤精度:10-480目(一般通水网为18-30目/cm2,通气网为40-100目/cm2,通油网为100-480目/cm2。);
    3、工作温度:≤90℃;
    4、公称通径:DN25—DN600mm;
    5、公称压力:PN≤1.6Mpa(其它工作压力可按用户要求设计);
    6、法兰标准:JB/T 79 PN1.6(也可按用户要求制造);
    7、壳体材质:A3、304、304L、316、316L、WCB;
