三通

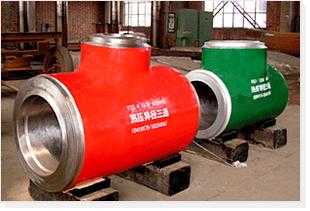

高压三通
三通规格表,重量表,计算公式,制作,下料
材料:不锈钢 碳钢 合金钢
交期:标准产品常年现货
描述:联系站长免费领取相关标准及重量表
规格: DN20-DN3000
在线咨询
  • 产品详情
    1、三通计算公式:
    0.02466*(S+1.5)(D-S-1.5)(3C-D/2)/1000
    式中: S=壁厚(mm)、D=外径(mm)、C=三通主管长度(mm)

    三通重量计算

    2、
    三通理论重量表
    直径 壁厚(mm)
    mm 3 3.5 4 4.5 5 5.5 6 6.5 7 8 9 10 11 12 13 14 15 16 17 18 19 20 22 24 25 26 28 30
    18~22 0.06 0.07 0.07 0.09 0.10 - - - - - - - - - 说明:
    1、表中所列重量均为等径三通重量;
       1.1、二级变径均为0.94计算;
       1.2、三级变径均为0.91计算;
       1.3、四级变径均为0.89计算;
    2、三通计算公式:
    0.02466*(S+1.5)(D-S-1.5)(3C-D/2)/1000
    式中: S=壁厚(mm)、D=外径(mm)、C=三通主管长度(mm)

    所有三通重量均为理论重量,仅供参考。(需按实际厚度计算)
    25 0.17 0.18 0.20 0.21 0.22 - - - - - - - - -
    27 0.18 0.20 0.21 0.23 0.24 - - - - - - - - -
    32 0.30 0.33 0.35 0.38 0.40 0.42 0.44 - - - - - - -
    34 0.32 0.35 0.37 0.40 0.43 0.45 0.48 - - - - - - -
    38 0.46 0.51 0.55 0.59 0.63 0.67 0.71 - - - - - - -
    42 0.51 0.56 0.61 0.66 0.70 0.74 0.78 0.83 0.86 - - - - -
    45 0.67 0.73 0.80 0.86 0.92 0.97 1.03 1.08 1.14 - - - - -
    48 0.71 0.78 0.85 0.91 0.98 1.04 1.10 1.16 1.22 - - - - -
    51 - - - - - - - - - - - - - -
    57 0.95 1.05 1.14 1.23 1.32 1.41 1.50 1.58 1.66 1.82 1.97 2.11 - -
    60 1.00 1.10 1.20 1.29 1.39 1.48 1.57 1.66 1.75 1.92 2.08 2.23 - -
    73 1.46 1.61 1.75 1.90 2.04 2.18 2.32 2.46 2.59 2.85 3.10 3.34 3.57 3.79 壁厚(mm)
    76 1.51 1.66 1.82 1.97 2.12 2.26 2.41 2.55 2.69 2.96 3.22 3.48 3.72 3.95 13 14 15 16 17 18 19 20 22 24 25 26 28 30
    89 2.00 2.21 2.42 2.62 2.82 3.02 3.22 3.41 3.60 3.98 4.34 4.69 5.03 5.37 5.69 6.00 6.30 6.59     - - - - - - - -
    108 3.00 3.31 3.63 3.94 4.25 4.55 4.85 5.15 5.44 6.02 6.59 7.14 7.68 8.21 8.73 9.23 9.72 10.2 10.7   - - - - - - - -
    114 3.14 3.47 3.80 4.12 4.45 4.77 5.08 5.40 5.71 6.32 6.91 7.50 8.07 8.63 9.18 9.71 10.2 10.7 11.2 11.7 - - - - - - - -
    127 - - - - - - - - - - - - - - - - - - - - - - - - - - - -
    133 4.36 4.82 5.28 5.74 6.19 6.64 7.09 7.53 7.97 8.84 9.69 10.5 11.3 12.2 12.9 13.7 14.5 15.2 16.0 16.7 - - - - - - - -
    140 4.54 5.03 5.51 5.99 6.46 6.93 7.40 7.86 8.32 9.23 10.1 11.0 11.9 12.7 13.6 14.4 15.2 16.0 16.7 17.5 18.2 - - - - - - -

    三通的规格

    3、三通制作流程

    三通制作流程
     三通是用于管道分支处的一种管件。对于采用无缝管制造三通来讲,目前通常所采用的工艺有液压胀形和热压成形两种 。 三通的液压胀形是通过金属材料的轴向补偿胀出支管的一种成形工艺。其过程是采用专用液压机,将与三通直径相等的管坯内注入液体,通过液压机的两个水平侧缸同步对中运动挤压管坯,管坯受挤压后体积变小,管坯内的液体随管坯体积变小而压力升高,当达到三通支管胀出所需要的压力时,金属材料在侧缸和管坯内液体压力的双重作用下沿模具内腔流动而胀出支管。


    三通的液压胀形工艺可一次成形,生产效率较高;三通的主管及肩部壁厚均有增加。因无缝三通的液压胀形工艺所需的设备吨位较大,目前国内主要用于小于DN400的标准壁厚三通的制造。其适用的成形材料为冷作硬化倾向相对较低的低碳钢、低合金钢、不锈钢,包括一些有色金属材料,如铜、铝、钛等。

    三通热压成形是将大于三通直径的管坯,压扁约至三通直径的尺寸,在拉伸支管的部位开一个孔;管坯经加热,放入成形模中,并在管坯内装入拉伸支管的冲模;在压力的作用下管坯被径向压缩,在径向压缩的过程中金属向支管方向流动并在冲模的拉伸下形成支管。整个过程是通过管坯的径向压缩和支管部位的拉伸过程而成形。与液压胀形三通不同的是,热压三通支管的金属是由管坯的径向运动进行补偿的,所以也称为径向补偿工艺。


    热压三通对材料的适应性较宽,适用于低碳钢、合金钢、不锈钢的材料;特别是大直径和管壁偏厚的三通,通常采用这种成形工艺。

    4、
    三通的下料尺寸

    序号 规格(外径) 卷圆外径 管长 厚度增加量 备注
    1 325 406 550 6-7mm GB/T12459
    2 356 440 610 6-7mm GB/T12459
    3 406 490 660 6-7mm GB/T12459
    4 426 520 670 6-7mm GB/T12459
    5 457 585 735 6-7mm GB/T12459
    6 480 610 760 6-7mm GB/T12459
    7 508 630 820 6-7mm GB/T12459
    8 530 640 830 6-7mm GB/T12459
    9 560 670 900 6-7mm GB/T12459
    10 610 711 965 6-7mm GB/T12459
    11 630 730 980 6-7mm GB/T12459
    12 660 790 1100 6-7mm GB/T12459

    合金三通
    需要关于三通的更加详尽的资料,可以找站长!
