管帽-封头

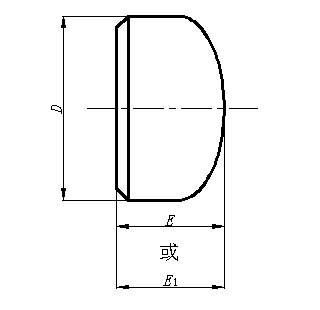

管帽尺寸示意图
大口径管帽封头尺寸表
材料：不锈钢 碳钢 合金钢
交期：10天
描述：联系站长免费领取管件标准及重量表
规格： DN20-DN3000
在线咨询
  • 产品详情
    DN——米制单位管件的公称尺寸；为非测量值（见GB/T1047）；
    NPS——英制单位管件的公称尺寸，为非测量值；
    A——90°弯头一端面中心至另一端面的距离；
    B——45°弯头中心至端面的距离；
    b——焊缝的对边错边量；
    C——三通、四通的分支出口轴心线至中心体端面的距离；
    D——弯头、等径三通和四通、管帽的坡口处外径，异径管件大端坡口处外径；
    D1——异径管件小端坡口处外径；
    E——管帽（管封头）的总高度；
    H——异径接头端面至端面的距离；
    M——三通、四通本体中心线至支管端面的距离；
    s——钢管壁厚；
    t——同径或异径管件大端焊接端部规定壁厚；
    t1——异径管件小端焊接端部规定壁厚。


                                                                                                                                  管帽尺寸                               单位为毫米
    公称尺寸
    DN    		 坡口处外径 D 长度a
    E    		 长度E时
    极限壁厚    		 长度b
    E1
    Ⅰ系列 Ⅱ系列
    150 168.3 159 89 10.92 102
    200 219.1 219 102 12.70 127
    250 273.0 273 127 12.70 152
    300 323.9 325 152 12.70 178
    350 355.6 377 165 12.70 191
    400 406.4 426 178 12.70 203
    450 457 480 203 12.70 229
    500 508 530 229 12.70 254
    550 559 - 254 12.70 254
    600 610 630 267 12.70 305
    650 660 - 267 - -
    700 711 720 267 - -
    750 762 - 267 - -
    800 813 820 267 - -
    850 864 - 267 - -
    900 914 920 267 - -
    950 965 - 305 - -
    1000 1016 1020 305 - -
    1050 1067 - 305 - -
    1100 1118 1120 343 - -
    1150 1168 - 343 - -
    1200 1219 1220 343 - -

                                                                                                                                  续）                       单位为毫米
    公称尺寸
    DN    		 坡口处外径 D 长度a
    E    		 长度E时
    极限壁厚    		 长度b
    E1
    Ⅰ系列 Ⅱ系列
    150 168.3 159 89 10.92 102
    200 219.1 219 102 12.70 127
    250 273.0 273 127 12.70 152
    300 323.9 325 152 12.70 178
    350 355.6 377 165 12.70 191
    400 406.4 426 178 12.70 203
    450 457 480 203 12.70 229
    500 508 530 229 12.70 254
    550 559 - 254 12.70 254
    600 610 630 267 12.70 305
    650 660 - 267 - -
    700 711 720 267 - -
    750 762 - 267 - -
    800 813 820 267 - -
    850 864 - 267 - -
    900 914 920 267 - -
    950 965 - 305 - -
    1000 1016 1020 305 - -
    1050 1067 - 305 - -
    1100 1118 1120 343 - -
    1150 1168 - 343 - -
    1200 1219 1220 343 - -
    1250 1270 - 355 - -
    1300 1321 1321 355 - -
    1350 1372 - 355 - -
    1400 1422 1420 380 - -
    1450 1473 - 380 - -
    1500 1524 1524 450 - -
    1550 1575 - 450 - -
    1600 1626 1620 450 - -
    1650 1676 - 470 - -
    1700 1727 1727 470 - -
    1750 1778 - 497 - -
    1800 1829 1820 497 - -

                                                                                                                              表7 （续）                        单位为毫米
    公称尺寸
    DN    		 坡口处外径 D 长度a
    E    		 长度E时
    极限壁厚    		 长度b
    E1
    Ⅰ系列 Ⅱ系列
    1850 1880 - 530 - -
    1900 1930 1930 530 - -
    1950 1981 - 548 - -
    2000 2032 2020 548 - -
    2050 2083 - 573 - -
    2100 2134 - 573 - -
    2150 2184 - 598 - -
    2200 2235 2220 598 - -
    2250 2286 - 624 - -
    2300 2337 - 624 - -
    2350 2388 - 650 - -
    2400 2438 2420 650 - -
    2450 2489 - 675 - -
    2500 2540 - 675 - -
    2550 2590 - 700 - -
    2600 2642 2620 700 - -
    2650 2692 - 725 - -
    2700 2743 - 725 - -
    2750 2794 - 751 - -
    2800 2845 2820 751 - -
    2850 2896 - 776 - -
    2900 2946 - 776 - -
    2950 2997 - 802 - -
    3000 3048 3020 802 - -
    3050 3100 - 827 - -
    3100 3150 - 827 - -
    3150 3200 - 852 - -
    3200 3251 3220 852 - -
    3250 3302 - 878 - -
    3300 3353 - 878 - -
    3350 3404 - 903 - -
    3400 3454 3420 903 - -
    3450 3505 - 929 - -
    3500 3556 - 929 - -

                                                                                                                               （续）                         单位为毫米
    公称尺寸
    DN    		 坡口处外径 D 长度a
    E    		 长度E时
    极限壁厚    		 长度b
    E1
    Ⅰ系列 Ⅱ系列
    3550 3607 - 954 - -
    3600 3658 3620 954 - -
    3650 3708 - 980 - -
    3700 3759 - 980 - -
    3750 3810 - 1005 - -
    3800 3861 3820 1005 - -
    3850 3912 - 1030 - -
    3900 3962 - 1030 - -
    3950 4013 - 1056 - -
    4000 4064 4020 1056 - -
    a  长度E适用于厚度不超过“长度E时极限壁厚”栏中所列值的场合。
    b  对DN600及其以下的管帽，长度E1适用于厚度大于“长度E时极限壁厚”栏中所列值的场合。
