弯头

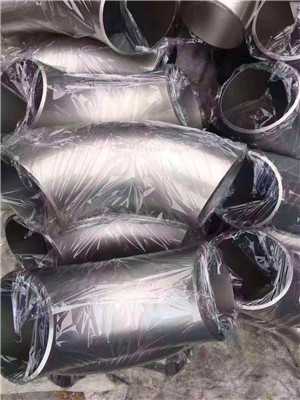

锅炉用的弯头
锅炉弯头的制作
材料:不锈钢 碳钢 合金钢
交期:标准产品常年现货
描述:联系站长免费领取相关标准及重量表
规格: DN20-DN3000
在线咨询
  • 产品详情
    沧州信益常年供应哈尔滨锅炉厂,东方锅炉厂等客户的高质量锅炉用弯头。

    今天我们聊一下锅炉用弯头的制作。

    在锅炉中,弯头常用下列两种工艺方法制成:① 铸造,②由直管弯成。铸造弯头的管壁基本上是等 厚的,而且其截面不会产生圆度。铸造弯头与直管 在强度设计中的区别有三条:第一,铸造弯头有环壳 效应;第二,铸造弯头的壁厚可能存在负偏差,但与 直管的壁厚负偏差一般是不同的;第三,铸造弯头在 强度设计中要考虑铸造质量系数。由直管弯成的弯 头与直管在强度设计中的区别也有三条:第一,与铸 造弯头一样也有环壳效应;第二,在弯管过程中,由 于外侧母线的拉长,内侧母线的压缩,使得外侧管壁 减薄,内侧管壁增厚;第三,在弯管过程中,横截面要 产生圆度。以上因素都会对强度设计带来影响。下面将对诸因素进行定量分析。对于弯头来说,基本 应力来源于理想环壳的整体薄膜应力。不论是直管 还是弯头,承受内压时其环向应力为最大应力,法向 应力为最小应力,因此,我们不讨论轴向应力。

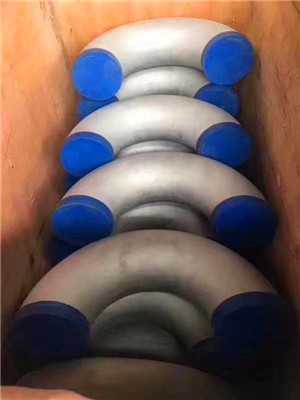

    高质量的弯头

    在弯管过程中,弯头的内外侧距离接近而使管 子的圆形截面变成椭圆形截面,内外侧成为椭圆的 短轴,两中侧成为椭圆的长轴,而椭圆截面在内压P 的作用下,将产生整体弯曲应力。 关于椭圆截面压力容器在内压力作用下的应力 计算是个很复杂的问题。把椭圆形截面用两 对大小圆弧相连接的图形代替,并导出了长轴端点、 短轴端点和大小圆弧交接处的弯矩表达式。

    弯管的附加壁厚:直管本身的壁厚最大负偏差c。 直管本身的壁厚最大负偏差C.由材料标准给 定:
    (1)GB 3087((低中压锅炉用无缝钢管》规定,外 径D。≥351 mm的热扩钢管,C,=0.15S;其他热轧 (挤、扩)管,C,=0.125S;冷拔(轧)管C,=0.10S。
    (2)GB 5310((高压锅炉无缝钢管》规定,全部为 C1=0.10S。 (3)GB 13296((锅炉用不锈钢无缝钢管》规定, 热轧(挤)管Js≤10 mm,C1=0.125S;S>10 mm,C1 =0.15S;冷拔(轧)管C.=0.10S。 Js为钢管的名义壁厚。 (2)弯管工艺所带来的厚度变化c: 弯管厚度的变化结果是,外侧管壁减薄,内侧管 壁增厚,并假定外侧管壁减薄量与内侧管壁增厚量 相等。

    国家节能政策法规对能源工业特别是燃煤锅炉领域影响很大,应继续制定激励政策,用经济利益引 导、激励企业院所进行锅炉技术创新;鼓励锅炉行业 加强自主研发能力,提高锅炉创新水平;促进国内国 外相关单位技术交流合作,取人所长、补己之短,研 发制造推广高效安全环境友好型锅炉。
