卡箍法兰的连接介绍

更新时间  2022-04-22 12:04 阅读

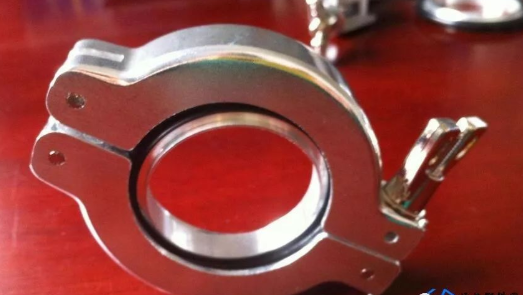

卡箍法兰由上卡箍及下卡箍的精密工件组成,一端可呈活络铆钉铰接,另一端由紧固螺钉或紧固手柄合拢锁固,也可两端均用紧固螺钉锁固。卡箍法兰的卡箍内侧有锥形槽,法兰片有锥形凸缘,当紧固螺钉拧紧时,利用楔形原理,使两法兰片间的密封垫压缩,起到密封作用。卡箍、法兰片、铆钉、紧固螺钉通常都为不锈钢材质,密封垫为硅橡胶或三元乙丙橡胶。

卡箍法兰的连接介绍
       卡箍法兰式不锈钢管道连接适用于公称尺寸DN15-DN100薄壁不锈钢管道连接,用于安装过程中最后又困难的接口位置,或需拆卸(如与阀门连接作活接头用)的部位或需预留开口的部位。卡箍法兰式不锈钢管道连接安装顺序:

   1、配管:用管割刀或砂轮切割机,(切割片应专用)按所需长度垂直切割不锈钢管,修净端头毛刺,整圆;


       2、焊接:左右两锥形凸缘法兰片(带凹槽,专供双侧带凸缘密封垫嵌入用)分别与需要连接的两配管端口,用钨极氩弧焊(TIG焊)焊接;


       3、衬垫:左右两法兰片间衬双侧凸缘密封垫;


       4、紧固:用卡箍夹住两法兰片,后用紧固螺钉(内六角螺栓)卡箍法兰或紧固手柄(外螺纹一端与手柄内螺纹连接,一端穿固定铆钉活络连接
