各国压力容器管法兰详解

更新时间  2022-02-24 08:39 阅读

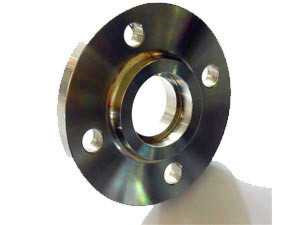

法兰的体系:
法兰是咱们压力容器上最常用的零件了,目前世界上法兰可以说就只有三大体系,一是美洲体系(ASME),二是欧洲体系(EN),三是日本体系(JIS)。而其它国家的法兰基本都是抄的美洲或者欧洲体系,而日本法兰基本只有日本自己在用。
好几个月哩。

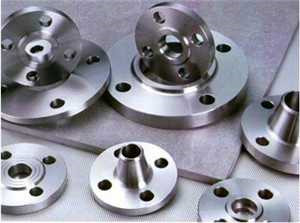

  1. 法兰体系的背后:
    买过车的人都知道,美国造的车比较厚实耗油,日韩车比较单薄省料省油(这一点从每次长假交通事故图片可以反映出来),而欧洲的车子呢比较精致,不浪费也不减料,举了这个例子,实际上我想说,其实法兰也是差不多的。而这两个例子又恰恰反应了一个国家的资源情况,美国地大物博,而日韩恰恰相反,这是写在骨子里的东西。中国的法兰也体现了一个中国的文化那就是“参考”。


  2. 最清晰的法兰标准JIS B2220:
    说到日本法兰,可能很多人没有怎么研究过,但是我想说,日本法兰是最为“精致”的法兰,本人由于需要写各国法兰CAD插件程序曾经整理过,发现有几大特点:

    1. 低压档次比较多:
      JIS分为:5K,10K,16K,20K,30K,40K,63K(K即公斤意思);
      EN分为:PN2.5,PN6,PN10,PN16,PN25,PN40,PN63,他们在比较常用的档中细化了一档;
      ASME则分的很粗,直接上来就是PN20,第二档就PN50了。

    2. 有些常用法兰增加“薄型”:
      在10K这一档上SOP法兰增加了薄型。

      带颈平焊法兰分A,B,C型:
      在20K,30K时根据焊接形式的不同分成了A,B,C三种类型。
      数据清晰,没有不定的尺寸:
      在这一点上日本人保持了一贯的作风,不管是EN法兰,还是ASME法兰其在WN,SO法兰颈部尺寸上都比较模糊,都只能是一个范围,WN法兰的直边没有具体尺寸,而JIS法兰则将WN,IT法兰的斜率都规定了,直边自然就能计算出来了,这个对于设计人员来说还是比较明确的,作为设计人员我要赞一个。



      谈到中国的法兰,我不得吐嘈一下中国的标准体系了。中国的标准体系最大的特点是不成体系,因为体系太多了,那么自然就不成体系了。这个部那个部的都自己各自为政搞出来各自的标准。拿法兰来说是个非常好的例子,中国的法兰有HG(化工),SH(石化),GB(国标),以前还有JB(机械部),而这些法兰都是“参考”的(比较敏感,俺就不说chao了)。

      1. 中国的管法兰:

        1. HG法兰参考了EN和ASME,笔者(微信PvBox007)一般将其相应称之为HGE和HGA,HGE在EN基础上结合中国实际增加了带衬法兰盖,2009版在1997版的基础上另外创造了“孔板法兰”和“夹套法兰”,这个还是比较新颖的,虽然俺没有用到过。
          结束语: 说了这么多,那么,

            1. GB法兰也是参考了EN和ASME,笔者(微信PvBox007)也习惯将其称之为GBE和GBA,说到GB法兰我又想吐嘈了,我说你为啥分那么老多标准号啊,搞得咱们在工程上还不好说用了什么体系法兰,如果是HGE我们可以说HG20592对吧,这样说人家清楚你整个工程用的HGE的法兰,GB的没法好好说啊,虽然说也说的清就是非常的不方便,我要说GB/T9112也不太合适,直接说标准吧,有的地方用的SO的,有的地方用的WN的,其标准号还不一样。
              另外,GB法兰增加了DN175和DN225两个公称直径以满足船用标准要求,不然船用标准还不能废除。

            2. SH法兰是参考了ASME,说实话没有看出与ASME B16.5+ASME B16.47有什么显著不同。就是把单位翻译过来成PN的了。

            3. JB法兰比较久远了,俺就不说了。

          1. 各国法兰形式对照表:


            结束语:
            说了这么多,那么,那么问题来了,这么多法兰体系,这么多法兰形式,这么多密封面形式,我们要一本本去翻标准吗?聪明的你一定发现了上面的截图了,咦,这是什么鬼(软件),居然把所有法兰都整合到一起了,没错,就是整合在一起了,包含各大体系最新标准,可怜俺整理数据库整理了好几个月哩。
