夹套法兰

法兰管板
法兰管板
材料:不锈钢 碳钢 合金钢
交期:标准法兰常年现货
描述:联系站长免费领取法兰标准及重量表
规格: DN20-DN3000
在线咨询
  • 产品详情

    法兰管板制作:



    1、下料;2、打孔; 3、焊接; 4、钻螺孔; 5、上漆防腐。
    以上工艺制作的法兰盘仍然存在着互换性差的问题,现象有:
    法兰表面不平整,矩形法兰旋转180度后,与同规格的法兰螺孔不重合,内边尺寸或两对角线的尺寸不相等超过允许的偏差等,影响风管部件在施工现场的正常组装。偏差小的造成在安装过程中的不必要的修改、打孔;偏差过大造成返工和浪费。
    标准直管由流水线上直接压制成连体法兰。
    非标直管、弯头、三通、四通、配件等下料后,在单机设备上完成TDF法兰成型。
    法兰角由模具直接冲压成型,安装时卡在四个角即可。
    管板法兰
         随着化工设备、电站的大型化,其管板直径也变得越来越大,直径为4m-5m的管板很常见。大型管板的特点是管孔数量多、密、孔径小、深、精度和光洁度要求高。

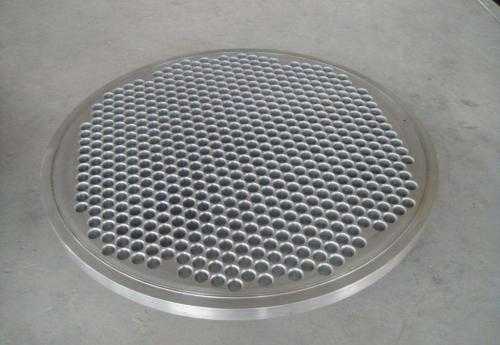

        管板,是在圆形钢板上钻出比管子外径一样略大一些的孔,是换热器中起到固定管子以及密封介质作用的圆钢。将管子穿入焊住固定,起这样作用的一种配件。
    管板加工的精度,特别是管孔间距和管径公差、垂直度、光洁度都极大地影响着以上所列化工设备的组装和使用性能。
    在固定式管板的计算中按有温差的各种工况计算出壳体轴向应力、换热管的轴向应力、换热管与管板之间的拉脱力q中,有一个不能满足强度(或稳定)条件时,就需要设置膨胀节。在固定式管板强度校核计算中,当管板厚度确定之后,不设膨胀节时,有时管板强度不够,设膨胀节后,管板厚度可能就满足要求。此时,也可设置膨胀节以减薄管板,但要从材料消耗、制造难易、安全及经济效果等综合评估而定。


    法兰间的连接用法兰卡,由镀锌钢板制作,经法兰卡成型机成型后切割成统一的尺寸供安装连接使用。TDF共板法兰因与管道钢板连成一体,不必像角钢法兰般打孔铆接,在两节管道的连接上用专用法兰卡,四角加90度法兰角后用螺栓连接。操作简单,提高了效率,外观平整、光滑,尺寸准确,互换性强,产品的质量稳定。
    固定管板换热器中常用的是U型膨胀节,它具有结构紧凑简单,补偿性好,价格便宜等优点。
    管板被广泛应用于列管式换热器、锅炉、压力容器、汽轮机、大型中央空调等行业。

    风电法兰
    主要用于化工容器,诸如列管式换热器、压力容器、锅炉、冷凝器、中央空调、蒸发器、海水淡化中,起支撑固定列管的作用,金属的材质使其不仅具有很强的刚性,而且具有很大的热传导性能。
