环松套法兰

对焊环松套,钢制管法兰
对焊环松套钢制管法兰
材料:不锈钢 碳钢 合金钢
交期:标准法兰常年现货
描述:联系站长免费领取法兰标准及重量表
规格: DN20-DN3000
在线咨询
  • 产品详情

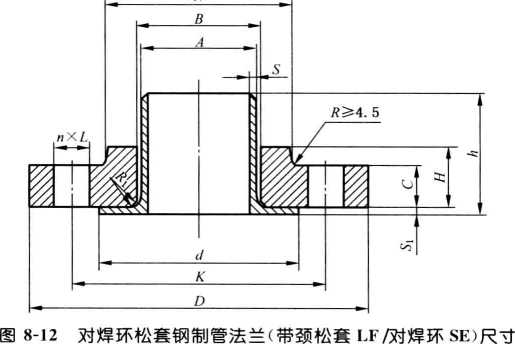

    对焊环松套钢制管法兰[包括Class 150 (PN 20)、Class 300 (PN 50)和Class 600 (PN 110)共3个压力等级]的型式与尺寸见图8-12和表8-42~表8-44。
    8-42 Class 150(PN 20)对焊环松套钢制管法兰(HG/T 20615—2009)
    公称尺寸 钢管 外径 A/mm 连接尺寸 法兰
    厚度
    C/
    mm
    法兰
    内径
    B/
    mm
    法兰颈
    大端
    N/
    mm
    法兰
    高度
    H/
    mm
    圆角
    尺丨/ mm
    对焊环
    DN NPS 法兰
    外径
    D/mm
    螺栓孔 中心圆 直径 K/ mm 螺栓孔 直径 L/mm 螺栓
    Th
    螺栓孔
    数量
    ,"个
    高度
    h/
    mm
    外径
    d/
    mm
    15 1/2 21. 3 90 60. 3 16 M14 4 11. 2 22.9 30 16 3 51 34. 9
    20 3/4 26. 9 100 69. 9 16 M14 4 12. 7 28. 2 38 16 3 51 42. 9
    25 1 33. 7 110 79. 4 16 M14 4 14. 3 34. 9 49 17 3 51 50. 8
    32 1K 42. 4 115 88. 9 16 M14 4 15.9 43. 7 59 21 5 51 63. 5
    40 VA 48. 3 125 98. 4 16 M14 4 17.5 50.0 65 22 6 51 73. 0
    50 2 60. 3 150 120. 7 18 M16 4 19. 1 62. 5 78 25 8 64 92. 1

    对焊环松套钢制管法兰(HG/T 20615—2009)
    Class 300(PN 50)对焊环松套钢制管法兰(HG/T 20615—2009)
    公称尺寸 钢管
    外径
    A/mm
      连接   法兰 法兰 法兰颈 法兰 圆角 对焊环
        法兰 螺栓孔 螺栓孔 螺栓 螺栓孔 厚度 内径 大端 高度   高度 外径
    DN NPS 外径 中心圆
    直径
    直径   数量 C/ B/ N/ H/ RJ h/ cl/
          D/mm K/mm L/mm Th ”/个 mm mm mm mm mm mm mm
    15 1/2 21. 3 95 66. 7 16 M14 4 14. 3 22.9 38 22 3 51 34. 9
    20 3/4 26. 9 115 82. 6 18 M16 4 15. 9 28. 2 48 25 3 51 42. 9
    25 1 33. 7 125 88. 9 18 M16 4 17. 5 34. 9 54 27 3 51 50.8
    32 IK 42. 4 135 98. 4 18 M16 4 19. 1 43. 7 64 27 5 51 63. 5
    40 1^ 48. 3 155 114. 3 22 M20 4 20. 7 50.0 70 30 6 51 73.0
    50 2 60. 3 165 127. 0 18 M16 8 22. 3 62. 5 84 33 8 64 92. 1
    65 2% 76. 1 190 149. 2 22 M20 8 25. 4 78. 5 100 38 8 64 104. 8
    80 3 88. 9 210 168. 3 22 M20 8 28. 6 91. 4 117 43 10 64 127.0
    100 4 114. 3 255 200.0 22 M20 8 31. 8 116. 8 146 48 11 76 157. 2
    125 5 139. 7 280 235.0 22 M20 8 35. 0 144. 4 178 51 11 76 185. 7

     Class 600(PN 110)对焊环松套钢制管法兰(HG/T 20615— 2009)
    公称尺寸 钢管
    外径
    A/mm
    连接尺寸 法兰
    厚度
    C/
    mm
    法兰
    内径
    B/
    mm
    法兰颈
    大端
    N/
    mm
    法兰
    高度
    H/
    mm
    圆角
    RJ
    mm
    对焊环
    DN NPS 法兰
    外径
    D/mm
    螺栓孔
    中心圆 直径 K/mm
    螺栓孔
    直径
    L/mm
    螺栓
    Th
    螺栓孔
    数量 ”/个
    高度
    hi
    mm
    外径
    d!
    mm
    15 1/2 21. 3 95 66. 7 16 M14 4 14. 3 22. 9 38 22 3 76 34. 9
    20 3/4 26. 9 115 82.6 18 M16 4 15. 9 28.2 48 25 3 76 42. 9
    25 1 33. 7 125 88. 9 18 M16 4 17. 5 34. 9 54 27 3 102 50. 8
    32 IK 42. 4 135 98.4 18 M16 4 20. 7 43. 7 64 29 5 102 63.5
    40 1% 48. 3 155 114.3 22 M20 4 22. 3 50.0 70 32 6 102 73.0
    50 2 60. 3 165 127.0 18 M16 8 25. 4 62. 5 84 37 8 152 92. 1
    65 2% 76. 1 190 149. 2 22 M20 8 28. 6 78. 5 100 41 8 152 104. 8
    80 3 88. 9 210 168. 3 22 M20 8 31.8 91.4 117 46 10 152 127.0
    100 4 114. 3 275 215. 9 26 M24 8 38. 1 116.8 152 54 11 152 157.2
    125 5 139. 7 330 266. 7 30 M27 8 44. 5 144. 4 189 60 11 203 185. 7
    150 6 168.3 355 292. 1 30 M27 12 47. 7 171.4 222 67 13 203 215. 9
    200 8 219. 1 420 349. 2 33 M30 12 55. 6 222. 2 273 76 13 203 269. 9
    250 10 273 510 431.8 36 M33 16 63. 5 277.4 343 111 13 254 323. 8
    300 12 323. 9 560 489. 0 36 M33 20 66. 7 328.2 400 117 13 254 381.0
