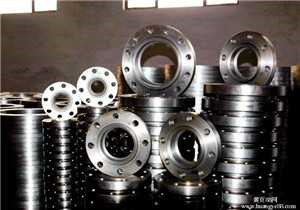

环松套法兰

用PN标记的,平焊环板式,松套法兰尺寸

材料：不锈钢碳钢合金钢
交期：标准法兰常年现货
描述：联系站长免费领取法兰标准及重量表
规格： DN20-DN3000

产品详情

密封面型式	公称压力
密封面型式	PN 2. 5 PN 6	PN10 PN 16 PN 25 PN 40
突面（RF)	DN 10～DN 600
凹凸面（MF)	—	DN 10～DN 600
榫槽面（TG)	—	DN 10～DN 600
()形圈面（OSG)	—	DN 10～DN 600

. PN 2. 5、PN 6、PN 10、PN 16、PN 25及PN 40的平焊环板式松套钢制管法兰尺寸

用PN标记的法兰密封面尺寸（GB/T 9121—2010)

公称			公称压		力		fz/ mm	hi	fJ mm	W/ mm	X/ mm	Y/	z/ mm		尺丨/ mm
尺寸	PN 2.5	PN 6	PN 10	PN 16	PN 25	> PN 40		hi				Y/		a
DN	d! mm
10	35	35	40	40	40	40				24	34	35	23	—
15	40	40	45	45	45	45				29	39	40	28	—
20	50	50	58	58	58	58				36	50	51	35
25	60	60	68	68	68	68				43	57	58	42
32	70	70	78	78	78	78	4.5	4.0	2.0	51	65	66	50		2. 5
40	80	80	88	88	88	88	4.5	4.0	2.0	61	75	76	60	41°
50	90	90	102	102	102	102				73	87	88	72
65	110	110	122	122	122	122				95	109	110	94
80	128	128	138	138	138	138				106	120	121	105
100	148	148	158	158	162	162				129	149	150	128
125	178	178	188	188	188	188				155	175	176	154
150	202	202	212	212	218	218				183	203	204	182	32°
(175)"	—	232	242	242	—	—	5. 0	4. 5	2. 5	—	—	—	—	32°	o
200	258	258	268	268	278	285				239	259	260	238
(225)"	—	282	295	295	—	—				—	—	—	—

PN 2. 5平焊环板式松套钢制管法兰尺寸（GB/T 9121—2010)

公称尺寸 DN	法兰焊端外径 (钢管外径） A/mm		连接尺寸					法兰厚度 C/ mm	法兰内径			平焊环
			法兰外径 D/ mm	螺栓孔中心圆直径 *K/mm*	螺栓孔直径 L/mm	螺栓			法兰内径			平焊环
						螺栓			*B/mm*		E/ mm	外径 d/ mm	内径玖/ mm		厚度 F/ mm
						数量 «/个	螺纹规格		*B/mm*				内径玖/ mm
	系列 I	系列 II				数量 «/个	螺纹规格		系列 I	系列 n			系列 I	系列 11
10	17. 2	14	75	50	11	4	M10	12	21	18	3	35	18. 0	15	10
15	21. 3	18	80	55	11	4	M10	12	25	22	3	40	22. 0	19	10
20	26.9	25	90	65	11	4	M10	14	31	29	4	50	27. 5	26	10
25	33. 7	32	100	75	11	4	M10	14	38	36	4	60	34. 5	33	10
32	42.4	38	120	90	14	4	M12	16	46	42	5	70	43. 5	39	10
40	48. 3	45	130	100	14	4	M12	16	53	50	5	80	49. 5	46	10
50	60. 3	57	140	110	14	4	M12	16	65	62	5	90	61.5	59	12
65	76. 1	76	160	130	14	4	M12	16	81	81	6	110	77. 5	78	12
80	88. 9	89	190	150	18	4	M16	18	94	94	6	128	90. 5	91	12
100	114. 3	108	210	170	18	4	M16	18	120	114	6	148	116. 0	110	14
125	139. 7	133	240	200	18	8	M16	20	145	139	6	178	141. 5	135	14
150	168. 3	159	265	225	18	8	M16	20	174	165	6	202	170.5	161	14
200	219. 1	219	320	280	18	8	M16	22	226	226	6	258	221. 5	222	16
250	273.0	273	375	335	18	12	M16	24	281	281	8	312	276. 5	276	18
300	323. 9	325	440	395	22	12	M20	24	333	334	8	365	327. 5	328	18
350	355. 6	377	490	445	22	12	M20	26	365	386	8	415	359. 5	381	18

PN 10平焊环板式松套钢制管法兰尺寸（GB/T 9121 — 2010)

公称尺寸 DN	法兰焊端外径 (钢管外径） A/mm		连接尺寸					法兰厚度 C/ mm	法兰内径			平焊环
			法兰外径 D/ mm	螺栓孔中心圆直径 K/mm	螺栓孔直径 L/mm	螺栓			法兰内径			平焊环
						螺栓			B/mm		E/ mm	外径 d/ mm	内径B\| /mm		厚度 F/mm
						数量 "/个	螺纹规格		B/mm				内径B\| /mm
	系列 I	系列 n				数量 "/个	螺纹规格		系列 I	系列 D			系列 I	系列 n
10	17. 2	14	90	60	14	4	M12	14	21	18	3	40	18.0	15	12
15	21. 3	18	95	65	14	4	M12	14	25	22	3	45	22.0	19	12
20	26. 9	25	105	75	14	4	M12	16	31	29	4	58	27. 5	26	14
25	33. 7	32	115	85	14	4	M12	16	38	36	4	68	34.5	33	14
32	42.4	38	140	100	18	4	M16	18	47	42	5	78	43.5	39	14
40	48. 3	45	150	110	18	4	M16	18	53	50	5	88	49. 5	46	14
50	60. 3	57	165	125	18	4	M16	20	65	62	5	102	61. 5	59	16
65	76. 1	76	185	145	18	8¹⁾	M16	20	81	81	6	122	77.5	78	16
80	88. 9	89	200	160	18	8	M16	20	94	94	6	138	90. 5	91	16
100	114. 3	108	220	180	18	8	M16	22	120	114	6	158	116. 0	110	18
125	139. 7	133	250	210	18	8	M16	22	145	139	6	188	141. 5	135	18
150	168. 3	159	285	240	22	8	M20	24	174	165	6	212	170. 5	161	20
〔175 产	193. 7	—	315	270	22	8	M20	24	200	—	6	242	196.0	—	20
200	219. 1	219	340	295	22	8	M20	24	226	226	6	268	221.5	222	20
(225)^2>	245	—	370	325	22	8	M20	25	252	—	6	295	247. 5	—	21
250	273. 0	273	395	350	22	12	M20	26	281	281	8	320	276. 5	276	22
300	323. 9	325	445	400	22	12	M20	26	333	334	8	370	327. 5	328	22

标记示例
公称尺寸DN 250、公称压力PN 16、突面（RF)平焊环板式松套钢制管法兰（PL/C)、配用米制管（系列丨丨）、材料为Q235A，其标记为：
法兰 DN 250-PN 16 PL/C RF H Q235A GB/T 9121 公称尺寸DN 400、公称压力PN 40、凹凸面（MF)平焊环板式松套钢制管法兰（PL/C)、配用英制管（系列I )、材料为〇6Crl9NilO,其标记为：
法兰 DN 400-PN 40 PL/C MF I 06Crl9Nil0 GB/T 9121
