环松套法兰
-
HG/T20592对焊环松套法兰规格重量表(Class系列)

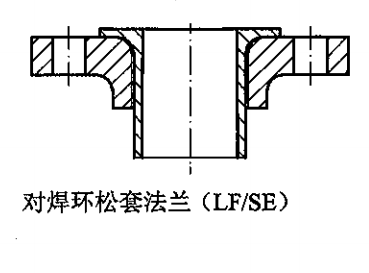

Class系列的就比较简单了，型号的比较少，接触面也只有一种。见图
单位：KG
| 对焊环松套LF | ||||
| 公称尺寸 | PN20 Class150 | PN50 Class300 | PN110 Class600 | |
| DN | NPS | |||
| 15.00 | 0.50 | 0.45 | 0.68 | 0.91 |
| 20.00 | 0.75 | 0.68 | 1.14 | 1.36 |
| 25.00 | 1.00 | 0.91 | 1.36 | 1.59 |
| 32.00 | 1—1∕4 | 1.14 | 2.04 | 2.04 |
| 40.00 | 1－1∕2 | 1.36 | 2.95 | 2.95 |
| 50.00 | 2.00 | 2.27 | 3.18 | 3.63 |
| 65.00 | 2－1∕2 | 3.63 | 4.54 | 4.99 |
| 80.00 | 3.00 | 4.09 | 6.58 | 6.36 |
| 100.00 | 4.00 | 5.45 | 10.90 | 14.07 |
| 125.00 | 5.00 | 5.90 | 11.80 | 28.60 |
| 150.00 | 6.00 | 8.17 | 17.25 | 35.41 |
| 200.00 | 8.00 | 12.71 | 24.97 | 50.85 |
| 250.00 | 10.00 | 16.34 | 39.95 | 88.53 |
| 300.00 | 12.00 | 27.24 | 63.11 | 108.96 |
| 350.00 | 14.00 | 34.96 | 83.54 | 131.66 |
| 400.00 | 16.00 | 47.22 | 106.24 | 181.60 |
| 450.00 | 18.00 | 66.28 | 138.47 | 212.93 |
| 500.00 | 20.00 | 72.19 | 170.25 | 274.22 |
| 600.00 | 24.00 | 88.53 | 240.62 | 393.16 |
有需要全套重量规格的朋友可以联系站长免费领取！
