环松套法兰

平焊环松套法兰
平焊环松套重量表
材料:不锈钢 碳钢 合金钢
交期:标准法兰常年现货
描述:联系站长免费领取法兰标准及重量表
规格: DN20-DN3000
在线咨询
  • 产品详情


    对焊环松套和平焊环松套的对比
      环松套法兰分对焊的也有平焊的这张表就是平焊的环松套法兰的重量表
      这种法兰分法兰和翻边两个部分,也叫环和法兰,两个部分。

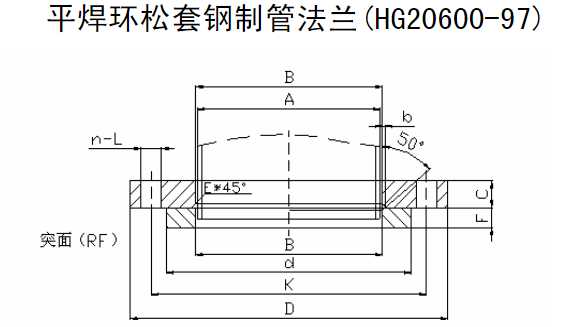

    HG20600-97   平焊环松套钢制管法兰


                   公称压力

    公称直径
    Pg0.6MPa Pg1.0MPa Pg1.6MPa
     法兰  法兰  法兰
    15 0.05 0.36  0.11  0.60  0.11  0.60
    20 0.07 0.40  0.13  0.67  0.13  0.67
    25 0.1 0.58  0.21  0.93  0.21  0.93
    32 0.14 0.71  0.27  1.10  0.27  1.10
    40 0.2 1.17  0.37  1.83  0.37  1.83
    50 0.24 1.34  0.43  2.07  0.43  2.07
    70 0.32 1.48  0.62  2.72  0.62  2.72
    80 0.41 1.80  0.77  3.25  0.77  3.25
    100 0.52 2.88  0.90  3.52  0.90  3.52
    125 0.75 3.31  1.36  4.45  1.36  4.45
    150 1.04 4.40  1.73  5.50  1.73  5.50
    200 1.18 4.98  2.29  7.41  2.29  7.41
    250 1.5 6.61  2.65  8.97  2.65  9.41
    300 2.14 8.54  3.47  11.40  3.47  13.30
    350 2.68 11.30  3.97  13.90  4.34  18.10
    400 2.82 13.70  5.27  18.20  6.23  23.90
    450 3.63 16.30  6.73  23.50  7.85  31.10
    500 4.08 19.60  6.76  26.90  12.00  39.20
    550 4.93 22.40  8.41  33.40  16.70  55.80


    平焊环松套法兰:平焊环松套法兰盘是可以活动的法兰片。直接与工程中的管道、设备用螺栓连接。使用平焊环松套法兰盘的目的一般是为了节省资料,其结构分成两部分,管子局部一头和管道接,一头做成翻边,法兰盘部分套在翻边上。
    1、优点:方便于焊接或方便于加工或需要的强度大,便于施工,如连接时法兰螺栓孔对应方便于找正或者防止日后更换设备法兰螺栓孔有变等。价格高贵时,节约本钱。当管材材质特殊,焊接同样材质的法兰成本高。

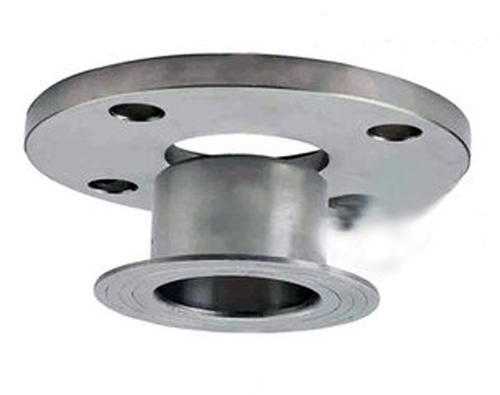

    平焊环松套

    2、缺点:接受压力低;焊环处强度低(特别是厚度3mm以下时。)
