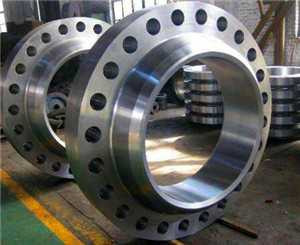

对焊法兰

GB9113-2010整体钢制管法兰

材料：不锈钢碳钢合金钢
交期：标准法兰常年现货
描述：联系站长免费领取法兰标准及重量表
规格： DN20-DN3000

在线咨询

产品详情

1范围

本标

准规定了公称压力用

标记和用

标记的整体钢制管法兰的型式、尺寸和技术要求

•

本标准适用于公称压力为

2.5

400以及

150

2500的整体钢制管法兰

•

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单(不包括勘误的内容

）

或修订版均不适用于本标准，然而，鼓励根

据本标

准达成协议的各方研究是否可使用这些文件的最新版本•凡是不注明日期的引用文件，其最新版本适用于本标准

■

9112钢制管法兰类型与参数

9124钢制管法兰技术条件

型式与尺寸

用

标

记的整

体钢制管法兰

的型式与尺寸

3. 1.

1用

标记的整体钢制管法兰的密封面型式及适用的公称压力和公称尺寸范围按表

的规定》

表

用

>’

标记的整体钢制管法兰的密封面型式及适用的公称压力和公称尺

寸范围

密封面型式	公称压力
密封面型式	PN 2.5 PN 6	PN 10 PN 16 PN 25	PN 40	PN 63	PN 100	PN 160 PN 250	PN 320	PN 400
平面 (FF)	DN 〗0〜DN 2000		DN 10 〜 DN 600	—
突面 (RF)	DN 10 〜DN 2000		DN 10 〜 DN 600	DN 10 〜 DN 400	DN 10 〜 DN 350	DN 10〜DN 300	DN 10 〜 DN 250	DN 10 〜 DN 200
凹凸面 (MF)	—	DN 10 〜 DN 2000	DN 10 〜 DN 600	DN 10 〜 DN 400	DN 10 〜 DN 350	DN 10〜DN 300	DN 10 〜 DN 250	DN 10〜 DN 200
榫槽面 (TG)	丨 —	DN 10〜 DN 2000	DN 10 〜 DN 600	DN 10〜 DN 400	DN 10 〜 DN 350	DN 10〜DN 300	DN 10 〜 DN 250	DN 10 〜 DN 200
〇形圈面 (OSG)	—	DN 10〜DN 2000	DN 10 〜 DN 600	—
环连接面 (RJ)		—		DN 15 〜 DN 400	DN 15 〜 DN 350	DN 15 〜 DN 300	DN 15 〜 DN 250	DN 15 〜 DN 200

	连接尺寸					法兰 QS fSF 一	法兰颈
公称尺寸 DN	法兰外径 D/xnm	栓孔中心圆* 直径 K/mm	缧栓孔	» 栓
			直径 L/mm	数量 n/个	*纹规格	C/mm	N/mm	ri mm
10	75	50	11	4	M10	12	20	4
15	80	55	11	4	M10	12	26	4
20	90	65	11	4	M10	14	34	4
25	100	75	11	4	M10	14	44	4
32	120	90	14	4	M12	14	54	6
40	130	100	14	4	Ml 2	14	64	6
50	140	110	14	4	M12	14	74	6
65	160	130	14	4	M12	14	94	6
80	190	150	18	4	M16	16	110	8
100	210	170	18	4	M16	16	130	8
125	240	200	18	8	M16	18	160	8
150	265	225	18	8	M16	18	182	10
(175)*	295	255	18	8	M16	20	210	10
200	320	280	18	8	M16	20	238	10
(225).	345	305	18	⁸	M16	22	261	10
250	375	335	18	12	Ml 6	22	284	12
300	440	395	22	12	M20	22	342	12
350	490	445	22	12	M20	22	392	12
400	540	495	22	16	M20	22	442	12
450	595	550	22	16	M20	22	494	12
500	645	600	22	20	M20	24	544	12
600	755	705	26	20	M24	30	642	12
700	860	810	26	24	M24	30	746	12
800	975	920	30	24	M27	30	850	12
900	1 075	1 020	30	24	M27	30	950	12
1 000	1 175	1 120	30	28	M27	30	1 050	16
1 200	1 375	1 320	30	32	M27	32	1 264	16
1 400	1 575	1 520	30	36	M27	38	1 480	16
1 600	1 790	1 730	30	40	M27	46	1 680	16
1 800	1 990	1 930	30	44	M27	46	1 878	16
2 000	2 190	2 130	30	48	M27	50	2 082	16

PN 6整体钢制管法兰尺寸

			连接尺	寸
							法兰颈

公称	法兰	蠔栓孔	螺栓孔		栓	法兰
尺寸		中心圆				厚度
DN	外径	直径	直径	数量	«纹	C/mm	N/mm	r/mm
	D/mm	K/mm	L/mm	”/个	规格
10	75	50	11	4	M10	12	20	4
15	80	55	11		M10	12	26	4
20	90	65	11		M10	14	34	4
25	100	75	11	4	M10	14	44	4
32	120	90	14	4	Ml 2	14	54	6
40	130	100	14	4	M12	14	64	6
50	140	110	14	4	Ml 2	14	74	6
65	160	130	14	4	Ml 2	14	94	6
80	190	150	18	4	M16	16	110	8
100	210	170	18	4	Ml 6	16	130	8
125	240	200	18	8	Ml 6	18	160	8
150	265	225	18	8	Ml 6	18	182	10
(175V	295	255	18	8	M16	20	210	10
200	320	280	18	8	Ml 6	20	238	10
(225)^-	345	305	18	8	Ml 6	22	261	10
250	375	335	18	12	Ml 6	22	284	12
300	440	395	22	12	M20	22	342	12
350	490	445	22	12	M20	22	392	12
400	540	495	22	16	M20	22	442	12
450	595	550	22	16	M20	22	494	12
500	645	600	22	20	M20	24	544	12
600	755	705	26	20	M24	30	642	12
700	860	810	26	24	M24	30	746	12
800	975	920	30	24	M27	30	850	12
900	1 075	1 020	30	24	M27	34	950	12
1 000	1 175	1 120	30	28	M27	38	1 050	16
1 200	1 405	1 340	33	32	M30	42(28)	1 264	16
1 400	1 630	1 560	36	36	M33	56(32)	1 480	16
1 600	1 830	1 760	36	40	M33	63(34)	1 680	16
1 800	2 045	1 970	39	44	M36	69(36)	1 878	16
2 000	2 265	2 180	42	48	M39	74(38)	2 082	16

PN10整体钢制管法兰尺寸

			连接尺	寸
							法 f 颈
公称	法兰	蠔栓孔	镙栓孔	m	栓	法兰
尺寸		中心圆	直径			厚度
DN	外径	直径		数M	蠓纹	C/mm	N/ mm	r/mm
	D/mm		L/mm	n/个	规格
		K/mm
10	90	60	14	4	M12	16	28	4
15	95	65	14	4	M12	16	32	4
20	105	75	14	4	M12	18	40	4
25	115	85	14	4	M12	18	50	4
32	140	100	18	4	Ml 6	18	60	6
40	150	110	18	4	Ml 6	18	70	6
50	165	125	18	4	M16	18	84	6
65	185	145	18	8^a	M16	18	104	6
80	200	160	18	8	M16	20	120	6
100	220	180	18	8	M16	20	140	8
125	250	210	18	8	M16	22	170	8
150	285	240	22	8	M20	22	190	10
(175)*	315	270	22	8	M20	24	218	10
200	340	295	22	8	M20	24	246	10
(225)^e	370	325	22	8	M20	26	272	10
250	395	350	22	12	M20	26	298	12
300	445	400	22	12	M20	26	348	12
350	505	460	22	16	M20	26	408	12
400	565	515	26	16	M24	26	456	12
450	615	565	26	20	M24	28	502	12
500	670	620	26	20	M24	28	559	12
600	780	725	30	20	M27	34	658	12
700	895	840	30	24	M27	35(34)^b	772	12
800	1 015	950	33	24	M30	38(36”	876	12
900	1 115	1 050	33	28	M30	38(38)**	976	12
1 000	1 230	1 160	36	28	M33	44(38)^k	1 080	16
1 200	1 455	1 380	39	32	M36	55(44)^b	1 292	16
1 400	1 675	1 590	42	36	M39	65(48”	1 496	16
1 600	1 915	1 820	48	40	M4S	75(52”	1 712	16
1 800	2 115	2 020	48	44	M45	85(56”	1 910	16
2 000	2 325	2 230	AS	48	M45	90(60)^fc	2 120	16

PN 25整体钢制管法兰尺寸

			连接尺	寸

公称	法兰	*栓孔		螺	栓	法兰
尺寸		中心圆	直径			厚度
DN	外径	直径		数童	蠓纹	C/mm	N/mm	r/mm
	D/mm		L/ xnm	”/个	规格
		K/mm
10	90	60	14	4	Ml 2	16	28	4
15	95	65	14	4	Ml 2	16	32	4
20	105	75	14	4	M12	18	40	4
25	115	85	14	4	M12	18	50	4
32	140	100	18	4	M16	18	60	6
40	150	110	18	4	M16	18	70	6
50	165	125	18	4	M16	20	84	6
65	185	145	18	8	M16	22	104	6
80	200	160	18	8	M16	24	120	8
100	235	190	22	8	M20	24	142	8
125	270	220	26	8	M24	26	162	8
150	300	250	26	8	M24	28	192	10
(175”	330	280	26	12	M24	28	217	10
200	360	310	26	12	M24	30	252	10
(225)^b	395	340	30	12	M27	32	278	10
250	425	370	30	12	M27	32	304	12
300	485	430	30	16	M27	34	364	12
350	555	490	33	16	M30	38	418	12
400	620	550	36	16	M33	40	472	12
450	670	600	36	20	M33	46	520	12
500	730	660	36	20	M33	48	580	12
600	845	770	39	20	M36	58	684	12
700	960	875	42	24	M39	60(50)*	780	12
800	1 085	990	48	24	M45	66(54)^a	882	12
900	1 185	1 090	48	28	M45	70(58)-	982	12
1 000	1 320	1 210	56	28	M52	74(62)*	1 086	16
1 200	1 530	1 420	56	32	M52	86(70)*	1 296	16
1 400	1 755	1 640	62	36	MS6	92(76)^a	1 508	16
1 600	1 975	1 860	62	40	M56	112(84).	1 726	16
1 800	2 195	2 070	70	44	M64	121(90)*	1 920	16
2 000	2 425	2 300	70	48	M64	136(96).	2 150	16

PN 160整体钢制管法兰尺寸

公称尺寸 DN	连接尺寸					法兰厚度 C/ mm	法兰颈
	法兰外径 D/mm	鳔栓孔中心圆直径 K/mm	螺栓孔直径 L/mm	螺栓
				数fi ”/个	揲纹规格		N/mm	r/ mm
10	100	70	14	4	M12	20	40	4
15	105	75	14	4	M12	20	45	4
20	130	90	18	4	Ml 6	24	50	4
25	140	100	18	4	M16	24	61	4
32	155	110	22	4	M20	28	68	4
40	170	125	22	4	M20	28	82	4
50	195	145 26		4	M24	30	96	4
65	220	170 26		8	M24	34	118	5
80	230	180	26	8	M24	36	128	5
100	265	210	30	8	M27	40	150	5
125	315	250	33	8	M30	44	184	6
150	355	290	33	12	M30	50	224	6
200	430	360	36	12	M33	60	288	8
250	515	430	42	12	M39	68	346	8
300	585	500	42	16	M3 9	78	414	10

表16用Class标记的整体钢制管法兰的密封面型式及适用的公称压力和公称尺寸范围

密封面型式	公称压力
密封面型式	Class 150	Class 300 Class 600 Class 900 Class 1500	Class 2500
平面 (FF)	NPS M(DN 15)〜 NPS 24 (DN 600)	—
突面 (RF)	NPS M(DN 15)〜NPS 24(DN 600)		NPS K(DN 15)〜 NPS 12 (DN 300)
凹凸面 CMF)	—	NPS %(DN 15)〜NPS 24(DN 600)	NPS%(DN 15)〜 NPS 12(DN 300)
榫槽面 (TG)	—	NPS M(DN 15)〜NPS 24(DN 600)	NPSK(DN 15〉〜 NPS 12(DN 300)
环连接面 (RJ)	NPS 1(DN 25)〜 NPS 24(DN 600)	NPS %(DN 15)〜NPS 24(DN 600〉	NPS M(DN 15)〜 NPS 12(DN 300)
