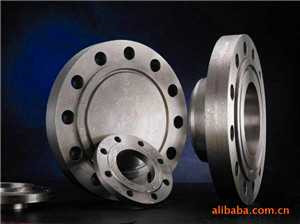

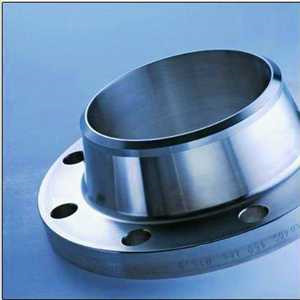

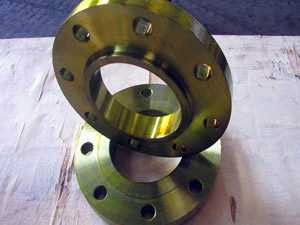

对焊法兰

法兰标记,标记示例
法兰标记与标记示例
材料:不锈钢 碳钢 合金钢
交期:标准法兰常年现货
描述:联系站长免费领取法兰标准及重量表
规格: DN20-DN3000
在线咨询
  • 产品详情

    1、国家标准法兰标记:法兰应按公称通径、公称压力、密封面形式代号、配用的钢管系列代号(配用米制管代号为“系列2”,配用英制管不标记)和标准编号进行标记。


            标记示例:公称通径80mm、公称压力4.0MPa(25bar)的凸面对焊钢制管法兰(配用米制管)


            法兰 DN80-PN40 M(系列2) GB/T9115.2-2000,公称通径100mm、公称压力5.0MPa(25bar)的突面带颈平焊钢制管法兰(配用英制管)法兰 DN100-PN50 RF GB/T9116.1-2000。

    化工部标准标记:
            2、机械部标准标记:


            标记示例:公称通径500mm、公称压力1.6MPa,系列2的突面平焊钢制管法兰


            法兰 500-16 JB/T81-94


            公称通径300mm、公称压力6.4MPa,系列1的凹面对焊钢制管法兰


            法兰 300-64B(系列1)JB/T82.2-94


            (注:机械部标准默认管子外径为系列2,对焊法兰分类:A型凸面、B型凹面、C型榫面、D型槽面)



            3、化工部标准标记:法兰应按下列规定标记 (推荐采用此种标记方法)


            a、标准号:各种类型管法兰均以本标准的标准号统一标记:HG20592。


            b、法兰类型代号按表5.0.1的规定。


            螺纹法兰采用按GB/T7306规定的锥管螺纹时,标记为“Th(Rc)”或“Th(Rp)”;


            螺纹法兰采用按GB/T12716规定的锥管螺纹时,标记为“Th(NPT)”;


            螺纹法兰如未标记螺纹代号,则为Rp(GB/T7306.1)。


            c、法兰公称通径DN(mm)与适用钢管外径系列:


            整体法兰、法兰盖、衬里法兰盖、螺纹法兰,适用钢管外径系列的标记可省略;


            适用于国际通用系列钢管(俗称英制管)的法兰,标记“DN(A)”;


            适用于国内沿用系列钢管(俗称公制管)的法兰,标记为“DN(B)”。


            d、法兰公称压力PN,MPa。


            e、密封面形式代号按表6.0.1的规定,突面法兰如车制密纹水线,则标记为“RF(A)”。


            f、应由用户提供的钢管壁厚。


            带颈对焊法兰、对焊环松套法兰应标注钢管壁厚。


            g、材料牌号。

    HG20592 法
            h、其它。采用与本标准系列规定不一致的要求或附加要求,如密封面的表面粗糙度等。


            标记示例:


            公称通径1200mm、公称压力0.6MPa、配用公制管的突面板式平焊钢制管法兰,材料为Q235A


            HG20592 法兰 PL1200(B)-0.6 RF Q235A


            公称通径300mm、公称压力2.5MPa、配用英制管的凸面带颈平焊钢制管法兰,材料为20钢


            HG20592 法兰 SO300(A)-2.5 M 20


            公称通径150mm、公称压力16.0MPa、配用英制管的环连接面带颈对焊钢制管法兰,材料为16Mn,钢管壁厚为10mm


            HG20592 法兰 WN150(A)-16.0 RJ S=10mm 16Mn


            公称通径为200mm、公称压力为1.0MPa、配用公制管的突面对焊环松套钢制管法兰,材料为:法兰20、对焊环316,钢管壁厚为4mm


            HG20592 法兰 PJ/SE200(B)-1.0 RF S=4mm 20/316
