大口径法兰

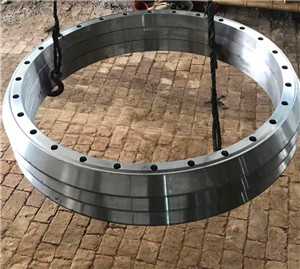

大直径平焊法兰
大直径平焊法兰
材料:不锈钢 碳钢 合金钢
交期:标准产品常年现货
描述:联系站长免费领取相关标准及重量表
规格: DN20-DN3000
在线咨询
  • 产品详情
    压力容器的生产制造过程中,经常发生大直径平焊法兰的焊接变形问题,通过分析变形原因,提出控制 变形的措施,从而为防止类似工件的焊接变形提出指导方法。

    压力容器和管道上删2 000以上的平焊法兰 与筒体焊接后,通常会发生法兰端面和法兰直径的 变形,法兰直径越大变形越严重。如焊前未进行控 制,变形后的返修处理将会费时费力,不仅造成物力 的浪费,而且返修非常困难。

    法兰与筒体的组装和焊接工艺程序为:(1)机 加工法兰为成品;(2)铆工找正组对法兰与筒体的 连接接头;(3)手工焊接法兰与筒体的连接焊缝; (4)组焊后尺寸检查,检漏孔气密检查;(5)焊接法兰不锈钢衬环;(6)机加工衬环密封面。

    在法兰与简体焊接完毕测量法兰相关尺寸,容 器法兰发生严重的焊接变形,法兰面向外翻转。

    针对法兰焊接变形源于法兰刚性不足和焊接受 热不均的原因,采取相应的防变形措施和控制焊接 线能量输入。法兰内径支撑,焊前预热。预热温度 50℃,采用西3.2 mm焊条,小电流,连续焊,控制焊 道的层间温度,热量输入应均匀,法兰整体预热保持 均温。在焊接金属厚度达到5 mm时,应停止焊接。 然后翻转工件,使法兰的背面向上,平焊焊接法兰背 侧的坡口。同样采用小电流,连续焊,控制焊道的层 间温度,热量均匀输入并保温。焊接厚度达到5 mm 时,停止焊接,再次将法兰翻转,焊接5 mm后翻转 到法兰的另一面施焊,直到焊接完成。 对容器的上法兰按此方法进行了焊接,焊后经 实测:法兰的端面平面度误差为2 mm,法兰的内径 椭圆误差为3 mm。通过对法兰内径简单内撑,使法 兰内径圆度误差达到1.5 mm。

    大直径平焊法兰的以及类似直径比较大的环形的工件,由于结构本身的刚性较差,在未加强的刚性,和受到不均匀的局部的热输入时,很容易发生变形,变形量根据热量的输入相应变化。对这类的厚度相对直径要小的多的工件。在焊接或者加热前,必须使其具有足够刚性。同时焊接和加热应控制热量的输入量、热量输入的均匀性及受热后的冷缓时间。
