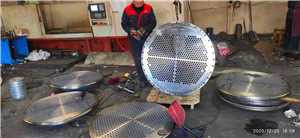

大口径法兰

B系列大直法兰尺寸

材料：不锈钢碳钢合金钢
交期：标准法兰常年现货
描述：联系站长免费领取法兰标准及重量表
规格： DN20-DN3000

在线咨询

产品详情

Class

、Class

C〖.ass

、Class

Class

表

3-165

系列

Class

75大直径钢制管法兰尺寸

公称尺寸		法兰颈焊端外径 Aⁿ /mm	连接尺寸					密封面尺寸		法兰最小厚度 C/mm		对焊法兰高度 H/ mm	法兰颈部直径 N²⁾ / mm	最小半径 r/ mm	法兰内径 B/ mm
公称尺寸			法兰外径 D/mm	螺栓孔中心圆直径 K/mm	螺栓孔直径 L/mm	螺栓		密封面尺寸		法兰最小厚度 C/mm
NPS	DN		法兰外径 D/mm	螺栓孔中心圆直径 K/mm	螺栓孔直径 L/mm	数量 «/个	螺纹规格	突面直径 R/mm	突面高度 /"mm	对焊、整体法兰	法兰盖
26	650	661. 9	760	723. 9	19	36	M16	705	2	31. 9	31. 9	57	676	8	按用户规定或与钢管内径一致
28	700	712. 7	815	774. 7	19	40	M16	756	2	31. 9	31. 9	60	727	8
30	750	763. 5	865	825. 5	19	44	M16	806	2	31. 9	31. 9	64	778	8
32	800	814. 3	915	876. 3	19	48	M16	857	2	33. 5	35. 0	68	829	8
34	850	865. 1	965	927. 1	19	52	M16	908	2	33. 5	36. 6	72	879	8

B系列Class 150大直径钢制管法兰尺寸（GB/T 13402—2010)

公称尺寸		法兰颈焊端外径 A¹ * / mm	连接尺寸					密封面尺寸		法兰最小厚度 C/mm		对焊法兰高度 H/ mm	法兰颈部直径 N^2>/ mm	最小半径 r/ mm	法兰内径 B/ mm
公称尺寸			法兰外径 D/mm	螺栓孔中心圆直径 K/ mm	螺栓孔直径 L/mm	螺栓		密封面尺寸		法兰最小厚度 C/mm
NPS	DN		法兰外径 D/mm	螺栓孔中心圆直径 K/ mm	螺栓孔直径 L/mm	数量 w/个	螺纹规格	突面直径 R/mni	突面高度 /"i /mm	对焊、整体法兰	法兰盖
26	650	661. 9	785	744. 5	22	36	M20	711	2	39. 8	43.0	87	684	10	按用户规定或与钢管内径一致
28	700	712. 7	835	795. 3	22	40	M20	762	2	43. 0	46. 2	94	735	10
30	750	763. 5	885	846. 1	22	44	M20	813	2	43. 0	49. 3	98	787	10
32	800	814. 3	940	900. 1	22	48	M20	864	2	44. 6	52. 5	106	840	10
34	850	865. 1	1 005	957.3	26	40	M24	921	2	47. 7	55. 7	109	892	10
36	900	915. 9	1 055	1 009. 6	26	44	M24	972	2	50. 9	57. 3	116	945	10
38	950	968. 2	1 125	1 070.0	29	40	M27	1 022	2	52. 5	62.0	122	997	10

B系列Class 300大直径钢制管法兰尺寸（GB/T 13402--2010)

公称尺寸		法兰颈焊端外径 Aⁿ /mm	连接尺寸					密封面尺寸		法兰最小厚度 C/mm		对焊法兰高度 W mm	法兰颈部直径 N²⁾/ mm	最小半径 r/ mm
公称尺寸			法兰外径 D/mm	螺栓孔中心圆直径 K/mm	螺栓孔直径 L/mm	螺栓		密封面尺寸		法兰最小厚度 C/mm
NPS	DN		法兰外径 D/mm	螺栓孔中心圆直径 K/mm	螺栓孔直径 L/mm	数量 «/个	螺纹规格	突面直径 R/mm	突面高度 /i /mm	对焊、整体法兰	法兰盖
26	650	665. 2	865	803. 3	35	32	M33	737	2	87.4	87.4	143	702	14
28	700	716.0	920	857. 2	35	36	M33	787	2	87. 4	87. 4	148	756	14
30	750	768.4	990	920. 8	39	36	M36	845	2	92. 1	92. 1	156	813	14
32	800	819.2	1 055	977. 9	42	32	M3 9	902	2	101. 6	101. 6	167	864	16
34	850	870. 0	1 110	1 031. 9	42	36	M3 9	953	2	101. 6	101.6	171	918	16
36	900	920. 8	1 170	1 089. 0	45	32	M42	1 010	2	101. 6	101. 6	179	965	16
38	950	971. 6	1 220	1 139.8	45	36	M42	1 060	2	109. 6	J09. 6	191	1 016	16
40	1 000	1 022.4	1 275	1 190.6	45	40	M42	1 114	2	114. 3	114. 3	197	1 067	16

B系列Class 600大直径钢制管法兰尺寸（GB/T 13402—2010)

公称尺寸		法兰颈焊端外径 A^]) /mm	连接尺寸					密封面尺寸		法兰最小厚度 C/mm		对焊法兰高度 H/ mm	法兰颈部直径 N²⁾/ mm	最小半径 r/ mm	法兰内径 B/ mm
公称尺寸			法兰外径 D/mm	螺栓孔中心圆直径 K/mm	螺栓孔直径 L/mm	螺栓		密封面尺寸		法兰最小厚度 C/mm
NPS	DN		法兰外径 D/mm	螺栓孔中心圆直径 K/mm	螺栓孔直径 L/mm	数量 ”/个	螺纹规格	突面直径 R/mm	突面高度 ,1 /mm	对焊、整体法兰	法兰盖
26	650	660. 4	890	806. 4	45	28	M42	727	7	111. 2	111. 3	181	698	13	按用户规定或与钢管内径一致
28	700	711.2	950	863. 6	48	28	M45	784	7	115. 9	115. 9	190	752	13
30	750	762.0	1 020	927. 1	51	28	M48	841	7	125. 5	127.0	205	806	13
32	800	812.8	1 085	984. 2	55	28	M52	895	7	130. 2	134. 9	216	860	13
34	850	863. 6	1 160	1 054. 1	60	24	M56	953	7	141. 3	144. 2	233	914	14
36	900	914. 4	1 215	1 104.9	60	28	M56	1 010	7	146. 1	150. 9	243	968	14

B系列Class 600大直径钢制管法兰尺寸（GB/T 13402—2010)

公称尺寸		法兰颈焊端外径 A^]) /mm	连接尺寸					密封面尺寸		法兰最小厚度 C/mm		对焊法兰高度 H/ mm	法兰颈部直径 N²⁾/ mm	最小半径 r/ mm	法兰内径 B/ mm
公称尺寸			法兰外径 D/mm	螺栓孔中心圆直径 K/mm	螺栓孔直径 L/mm	螺栓		密封面尺寸		法兰最小厚度 C/mm
NPS	DN		法兰外径 D/mm	螺栓孔中心圆直径 K/mm	螺栓孔直径 L/mm	数量 ”/个	螺纹规格	突面直径 R/mm	突面高度 ,1 /mm	对焊、整体法兰	法兰盖
26	650	660. 4	890	806. 4	45	28	M42	727	7	111. 2	111. 3	181	698	13	按用户规定或与钢管内径一致
28	700	711.2	950	863. 6	48	28	M45	784	7	115. 9	115. 9	190	752	13
30	750	762.0	1 020	927. 1	51	28	M48	841	7	125. 5	127.0	205	806	13
32	800	812.8	1 085	984. 2	55	28	M52	895	7	130. 2	134. 9	216	860	13
34	850	863. 6	1 160	1 054. 1	60	24	M56	953	7	141. 3	144. 2	233	914	14
36	900	914. 4	1 215	1 104.9	60	28	M56	1 010	7	146. 1	150. 9	243	968	14

10. 大直径钢制管法兰的标记示例如下：
公称尺寸NPS 30(DN 750)、公称压力Class 150、法兰型式为对焊法兰（WN)、密封面

形式为突面（RF)、管表号为Sch 40、法兰系列为B、材料为06Crl9Nil0。其标记为：
法兰 iNPS30(或 DN 750)-Classl50 WN RF
Sch 40 B 06Crl9Nil0 GB/T 13402
公称尺寸NPS 36(DN 900)、公称压力Class 600、法兰型式为对焊法兰（WN)、密封面形式为环连接面（RJ)、管表号为Sch 60、法兰系列为A、材料为06Crl7Nil2Mo2。其标记为：
法兰 NPS 36(或 DN 900)-Class 600 WN RJ Sch 60 A
06Crl7Nil2Mo2 GB/T 13402

标志
除了整体式法兰外，每个法兰（含法兰盖）应采用钢印、激光等永久性标志的方法，在法兰的外圆柱表面标出清晰、可见的标志。法兰的标志内容如下：
10.6.1 制造商名称或商标；
10.6.2 本标准编号（可不包括年代号）例如：GB/T 13402;
10.6.3 法兰的类型代号；
10.6.4 公称尺寸；
10.6.5 公称压力；
10.6.6 材料牌号或代号；
10.6.7 合同要求的其他标志内容。
