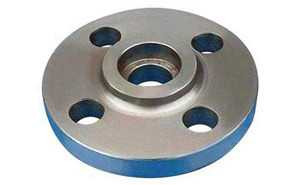

承插法兰

用Class标记的带颈承插法兰尺寸

材料：不锈钢碳钢合金钢
交期：标准法兰常年现货
描述：联系站长免费领取法兰标准及重量表
规格： DN20-DN3000

产品详情

密封面型式	公称压力
	Class 150	Class 300	Class 600		Class 900	Class 1500
平面（FF)	NPS 1/2(DN 15)～ NPS 3(DN 80)	—
突面（RF)	NPS 1/2(DN 15)～NPS 3(DN 80)			NPS 1/2(DN 15)～NPS 2%(DN 65)

密封面型式	公称压力
密封面型式	ClavSs 150	Class 300 Class 600	Class 900 Class 1 500
凹凸面（MF)	—	NPS 1/2(DN 15)～NPS 3(DN 80)	NPS 1/2(DN 15)～NPS 2%(DN 65)
榫槽面(TG)	—	NPS 1/2(DN 15)～NPS 3(DN 80)	NPS 1/2(DN 15)～NPS 2%(DN 65)
环连接面(RJ)	NPS 1(DN 25)～ NPS 3(DN 80)	NPS 1/2(DN 15)～NPS 3(DN 80)	NPS 1/2(DN 15)～NPS 2%(DN 65)

用Class标记的带颈承插焊钢制管法兰的型式包括平面、突面、凹凸面、榫槽面及环连接面5种

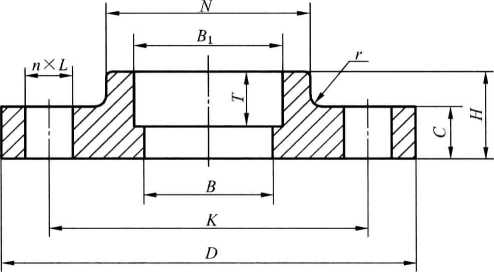

Class 150、Class 300、Class 600、Class 900 及 Class 1500 的带颈承插焊钢制管法兰

用Class标记的突面、凹凸面、榫槽面的法兰密封面尺寸（GB/T 9117—2010)

公称尺寸		X/	/./		/"	/"	d/	W/	Y/	Z!
NPS	DN	mm	m	m	mm	mm	mm	mm	mm	mm
1/2	15	34. 9					46	25.4	36. 5	23. 8
3/4	20	42. 9					54	33. 3	44. 4	31.8
1	25	50. 8					62	38. 1	52.4	36.5
1K	32	63. 5	2丨）	7^2>	7	5	75	47. 6	65. 1	46.0
VA	40	73.0	2丨）	7^2>	7	5	84	54.0	74. 6	52. 4
2	50	92. 1					103	73.0	93. 7	71.4
23^	65	104. 8					116	85. 7	106. 4	84. 1
3	80	127. 0					138	108. 0	128. 6	106. 4
7.4. 为Class 150和Class 300法兰的尺寸。 7.5. 为 Class 600、Class 900、Class 1500 和 Class 2500 法兰的尺寸。

公称尺寸		Class 150							Class 300
NPS	DN	环号	J min	P	E	F		S	环号	J min	P	E	F	^lmax	S
1/2	15	—	—	—	—	—	—	—	Rll	50. 5ⁿ	34. 14	5. 54	7. 14	0• 8	3
3/4	20	—	—	—	—	—	—	—	R13	63.5	42. 88	6. 35	8. 74	0. 8	4
1	25	R15	63. 0^1>	47. 63	6. 35	8. 74	0. 8	4	R16	69. 5"	50. 80	6. 35	8. 74	0. 8	4
	32	R17	72. 5ⁿ	57. 15	6. 35	8. 74	0. 8	4	R18	79. 0"	60. 33	6. 35	8. 74	0. 8	4
	40	R19	82. 0ⁿ	65.07	6. 35	8. 74	0. 8	4	R20	90. 5	68. 27	6. 35	8.74	0. 8	4
2	50	R22	101"	82. 55	6. 35	8. 74	0. 8	4	R23	108	82. 55	7. 92	11. 91	0. 8	6
	65	R25	120^J)	101. 60	6.35	8. 74	0. 8	4	R26	127	101. 60	7. 92	11. 91	0• 8	6
3	80	R29	133	114.30	6.35	8. 74	0. 8	4	R31	146	123. 83	7. 92	11. 91	0. 8	6
公称尺寸		Class 600							Class 900
NPS	DN	环号	J mm	P	E	F	尺 lmax	S	环号	Jmin	P	E	F	尺 lmax	S
1/2	15	R11	50. 5ⁿ	34. 14	5. 54	7. 14	0. 8	3	R12	60. 5	39. 67	6. 35	8. 74	0. 8	4
3/4	20	R13	63. 5	42.88	6. 35	8. 74	0• 8	4	R14	66. 5	44. 45	6.35	8. 74	0. 8	4
1	25	R16	69.5"	50. 80	6. 35	8. 74	0. 8	4	R16	71. 5	50.80	6. 35	8. 74	0. 8	4
	32	R18	79. 0ⁿ	60. 33	6.35	8. 74	0.8	4	R18	81.0	60. 33	6.35	8. 74	0. 8	4
	40	R20	90. 5	68. 27	6. 35	8. 74	0.8	4	R20	92.0	68. 27	6. 35	8.74	0. 8	4
2	50	R23	108	82. 55	7. 92	11. 91	0. 8	5	R24	124	95. 25	7. 92	11. 91	0. 8	3
	65	R26	127	101.60	7. 92	11. 91	0. 8	5	R27	137	107.95	7. 92	11. 91	0.8	3
3	80	R31	146	123.83	7.92	11. 91	0. 8	5	R31	156	123.83	7.92	11. 91	0. 8	4
公称尺寸		Class 1500
NPS	DN	环号	J min	P	E	F	尺 lmax	S
1/2	15	R12	60. 5	39. 67	6. 35	8. 74	0.8	4
3/4	20	R14	66. 5	44.45	6. 35	8. 74	0. 8	4
1	25	R16	71. 5	50. 80	6.35	8. 74	0. 8	4
	32	R18	81. 0	60. 33	6. 35	8. 74	0. 8	4
	40	R20	92.0	68.27	6. 35	8. 74	0. 8	4
2	50	R24	124	95. 25	7. 92	11. 91	0• 8	3
	65	R27	137	107. 95	7. 92	11.91	0. 8	3

公称		钢管外径 A/mm		连接尺		寸		法兰	法兰高度 H/mm	法兰颈		法兰内径 B/mm	承插孔
尺寸			法兰	螺栓孔中心圆直径 K/mm	螺栓孔	螺栓		厚度
NPS	DN		外径 D/mm		直径 L/mm	数量 «/个	螺纹规格	c丨V mm		N/mm	r/mm		B\ / mm	T/mm
1/2	15	21. 3	90	60. 3	16	4	M14	9. 6	14	30		15.8	22.0	10
3/4	20	26. 9	100	69. 9	16	4	M14	11.2	14	38		20. 9	27. 5	11
1	25	33. 7	110	79. 4	16	4	M14	12. 7	16	49		26. 6	34. 5	13
	32	42. 2	115	88. 9	16	4	M14	14. 3	19	59	>4	35. 1	43. 5	14
	40	48. 3	125	98. 4	16	4	M14	15. 9	21	65		40. 9	49. 5	16
2	50	60. 3	150	120. 7	19	4	M16	17.5	24	78		52.5	61. 5	17
	65	76. 1	180	139. 7	19	4	M16	20. 7	27	90		62. 7	77. 5	19
3	80	88. 9	190	152. 4	19	4	M16	22. 3	29	108		77. 9	90. 5	21

Class 300带颈承插焊钢制管法兰尺寸（GB/T 9117—2010)

公称尺寸		钢管外径 A/mm	连接尺寸					法兰厚度 C/mm	法兰高度 H/mm	法兰颈		法兰内径 B/mm	承插孔
公称尺寸			法兰外径 D/mm	螺栓孔中心圆直径 K/mm	螺栓孔直径 L/mm	螺栓				法兰颈			承插孔
NPS	DN		法兰外径 D/mm	螺栓孔中心圆直径 K/mm	螺栓孔直径 L/mm	数量 ”/个	螺纹规格			*N/mm*	r/mm		Bi /mm	T/mm
1/2	15	21.3	95	66. 7	16	4	M14	12. 7	21	38	>4	15. 8	22.0	10
3/4	20	26. 9	115	82. 6	19	4	M16	14. 3	24	48		20. 9	27. 5	11
1	25	33. 7	125	88. 9	19	4	M16	15. 9	25	54		26. 6	34. 5	13
	32	42.2	135	98. 4	19	4	M16	17. 5	25	64		35. 1	43. 5	14
	40	48. 3	155	114. 3	22	4	M20	19. 1	29	70		40. 9	49. 5	16
2	50	60. 3	165	127.0	19	8	M16	20. 7	32	84		52. 5	61. 5	17
	65	76. 1	190	149.2	22	8	M20	23.9	37	100		62. 7	77.5	19
3	80	88. 9	210	168. 3	22	8	M20	27.0	41	117		77. 9	90. 5	21

Class 600带颈承插焊钢制管法兰尺寸（GB/T 9117—2010)

公称
尺寸

钢管外径 A/mm

连接尺寸

法兰
厚度
C/mm

法兰高度 H/mm

法兰颈

法兰
内径
B/mm

承插孔

法兰
外径
D/mm

螺栓孔
中心圆
直径
K/mm

螺栓孔直径 L/mm

螺栓

NPS

数量 "/个

螺纹
规格

N/mm

r/mm

Bi /mm

T/ mm

1/2

21. 3

66. 7

M14

14.3

由用户
规定

22.0

3/4

26.9

115

82. 6

M16

15. 9

27.5

1) 标记示例
公称尺寸DN 50、公称压力PN 25、突面（RF)带颈承插焊钢制管法兰（SW)、材料为 0Crl8Ni9,其标记为：
法兰 DN 50-PN 25 SW RF 06Crl9Nil0 GB/T 9117 公称尺寸NPS3(DN 80)、公称压力Class 600、环连接面（RJ)带颈承插焊钢制管法兰 (SW)、管表号Sch80、材料为_06Crl7Nil2Mo2,其标记为:
法兰 NPS 3(或 DN 80)Class 600 SW RJ Sch80 06Crl7Nil2Mo2 GB/T 9117
