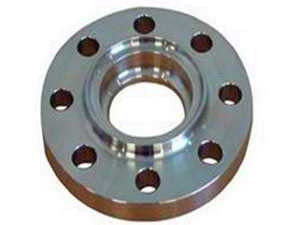

承插法兰
其实这三个标准里面大多数的东西都是可以通用的，但是为了避免出错，会把所有的标准，每个标准的，每种类型的法兰的重量，都给大家展现出来。
法兰标准SH/T 3406-2013是石化部标准；HG/T 20615-2009是化工部标准；GB/T9113-2010 Class标记的法兰标准。
三部标准都是从美国的ASME B16.5管法兰标准翻译过来,只要法兰的规格、磅级、密封面形式一致，我国三个标准的法兰与ASME B16.5管法兰完全通用。
| SH3406-2013 承插焊法兰尺寸重量表 | |||||||
| 公称尺寸 | PN20 | PN50 | PN68 | PN110 | PN150 | PN260 | |
| DN | NPS | ||||||
| 15.00 | 0.50 | 0.50 | 0.90 | 0.80 | 1.30 | 1.80 | 1.80 |
| 20.00 | 0.75 | 0.60 | 1.40 | 1.30 | 1.40 | 2.70 | 2.70 |
| 25.00 | 1.00 | 0.80 | 1.40 | 1.60 | 1.80 | 3.60 | 3.60 |
| 32.00 | 1—1∕4 | 1.10 | 2.00 | 2.10 | 2.70 | 4.40 | 4.40 |
| 40.00 | 1－1∕2 | 1.40 | 2.70 | 3.10 | 3.20 | 5.50 | 5.50 |
| 50.00 | 2.00 | 2.30 | 3.20 | 3.80 | 4.10 | 11.10 | 11.10 |
| 65.00 | 2－1∕2 | 3.20 | 4.50 | 5.60 | 5.90 | 13.00 | 16.40 |
| 80.00 | 3.00 | 3.90 | 5.90 | 7.60 | 7.30 | ||
