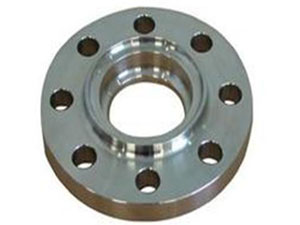

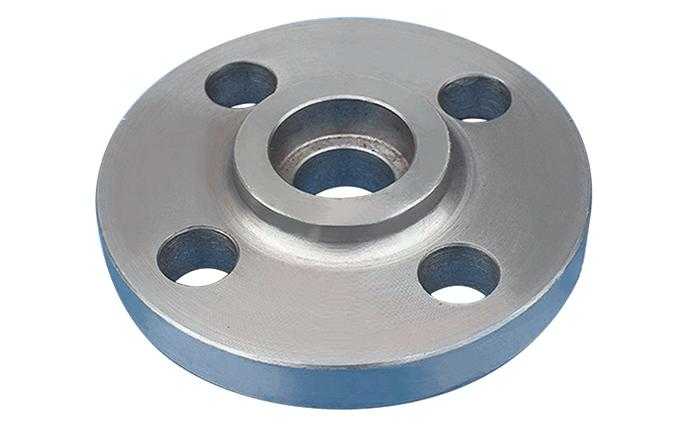

承插法兰

承插法兰
承插法兰规格重量表
材料:不锈钢 碳钢 合金钢
交期:标准法兰常年现货
描述:联系站长免费领取法兰标准及重量表
规格: DN20-DN3000
在线咨询
  • 产品详情
    以下是关于化工20597当中标准的,承插法兰的各种压力和各种直径情况的重量表。
    承插法兰重量表

    承插焊钢制管法兰(HG20597-97)   SW
    公称压力

    公称直径
    PN1.0 PN1.6 PN2.5 PN4.0 PN6.3 PN10
    单重 单重 单重 单重 单重 单重
    10 0.65 0.65 0.65 0.65 1.14 1.11
    15 0.72 0.72 0.72 0.72 1.26 1.27
    20 1.03 1.03 1.03 1.03 1.93 2.11
    25 1.24 2.14 1.24 1.24 2.43 2.65
    32 2.02 2.02 2.02 2.02 3.17 3.2
    40 2.36 2.36 2.36 2.36 3.88 4.21
    50 3.08 3.08 3.08 3.08 4.61 5.78

    一般承插的法兰口径都是小口径,标准当中最大的也就到了DN50,当然在使用的时候,也会有设计人员设计DN80-DN150的承插法兰,这些都是可以订做的。

    承插焊的法兰标准在这几个里面都有涉及,ANSI B16.5、HG20619-1997、GB/T9117.1-2000—GB/T9117.4-200、HG20597-1997。

    承插的法兰,在化工建设中用的比较多,当然锅炉压力容器、石油、造船、制药、冶金、机械、食品等行业都会应用的到。
