1主题内容与适用范围
本标准规定了浮头式换热器、冷凝器用外头盖侧法兰（以下简称“侧法兰”)的结构型式与系列尺
_ r
寸。
本标准适闬于公称压力〇. 6MPa至6* 4MPa,工作温度高于一Strc至4501C的钢制侧法兰，
注：本标准为强制性标准•若使用条件不宜采用本标准时，应按GBiSOt钢制压力容器》的法兰章进行设计•
|
引用标准 JB 4700 |
压力容器法兰分类与技术条件 |
| JB 4703 | 长颈对焊法兰 |
| JB 4704 | 非金属软垫片 |
| JB 4705 | 缠绕垫片 |
| JB 4706 | 金属包垫片 |
| JB 4707 | 等长双头螺柱 |
3标记、代号及标记示例 3.1标记
侧法兰类型代号密封面类型代号 公称直径，mm 公称压力,MPa 标准号
3.2代号
侧法兰类型代号按表1的规定。
表1
| 侧法兰类型 | 代号 |
| —般法兰n | 侧法兰 |
| 忖环法兰 | 侧法兰C |
密封面型式代号按表2的规定.
表2
注：凸密封面和榫密封面分别配JB 4703中的凹密封面和槽密封面,
3.3标记示例
公称压力1. 6MPa,公称直径800mm的衬环榫密封面外头盖侧法兰，其标记为:
侧法兰 C-S 800—1* 6 JB 4721
4结构型式与尺寸

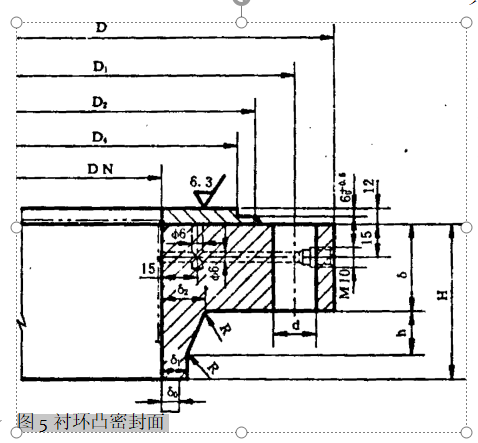

各类密封面侧法兰的结构型式及系列尺寸按图1至图6和表3的规定,侧法兰及衬环的质进列于 表4*
5选用规定
a
5.1侧法兰及相匹配的垫片、螺柱、螺母的材料、最大允许工作压力及技术条件按JB 4700的规定。
5. 2侧法兰用非金属软垫片、缠绕垫片、金属包垫片分别按】B 4704、JB 4705、JB 4706的规定。
5- 3侧法兰用等长双头螺柱按JB 4707的规定，
表2
| 密封面型式 | 代号 | |
| 密封面上不幵水线 | p I | |
| 平密封面 | 密封面上开两条同心圆水线 | PI |
| 密封面上开同心圆或螺旋线的密纹水缥 | PI | |
| 凸密封面 | T | |
| 榫密封面 | i S | |
3.3标记示例
公称压力1. 6MPa,公称直径800mm的衬环榫密封面外头盖侧法兰，其标记为:
侧法兰 C-S 800—1* 6 JB 4721
4结构型式与尺寸
各类密封面侧法兰的结构型式及系列尺寸按图1至图6和表3的规定,侧法兰及衬环的质进列于 表4*
5选用规定
a
5.1侧法兰及相匹配的垫片、螺柱、螺母的材料、最大允许工作压力及技术条件按JB 4700的规定。
5. 2侧法兰用非金属软垫片、缠绕垫片、金属包垫片分别按】B 4704、JB 4705、JB 4706的规定。
5- 3侧法兰用等长双头螺柱按JB 4707的规定，
