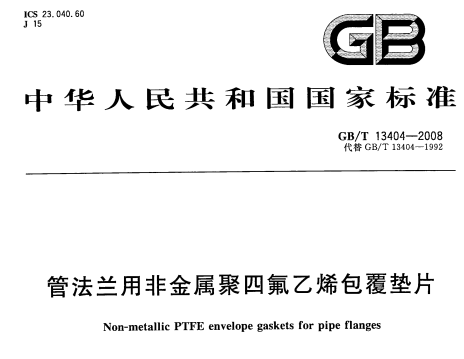

GBT13404-2008管法兰用非金属聚四氟乙烯包覆垫片

材料：不锈钢碳钢合金钢
交期：标准法兰常年现货
描述：联系站长免费领取法兰标准及重量表
规格： DN20-DN3000

在线咨询

产品详情

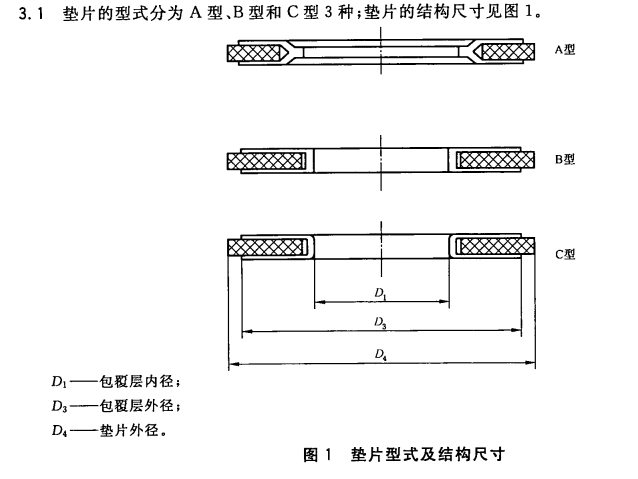

₂

_SS

_asS

公称尺寸 DN	包®层内径 Di	包«层外径	垫片外径						垫片型式
公称尺寸 DN	包®层内径 Di	包«层外径	PN6	PN10	PN16	PN25	PN40	PN63	垫片型式
10	18	36	39	46	46	46	46	56	A型和B型
15	22	40	44	51	51	51	51	61
20	27	50	54	61	61	61	61	72
25	34	60	64	71	71	71	71	82
32	43	70	76	82	82	82	82	88
40	49	80	86	92	92	92	92	103
50	61	92	96	107	107	107	107	113
65	77	110	116	127	127	127	127	138
80	89	126	132	142	142	142	142	148
100	115	151	152	162	162	168	168	174
125	HI	178	182	192	192	194	194	210
150	169	206	207	218	218	224	224	247
200	220	260	262	273	273	284	290	309	A型、B型和C型
250	273	314	317	328	329	340	352	364
300	324	365	373	378	384	400	417	424
350	356	412	423	438	444	457	474	486
400	407	469	473	489	495	514	546	543	C型
450	458	528	528	539	555	564	571	—
500	508	578	578	594	617	624	628	—
600	610	679	679	695	734	731	747	—

公称压力用Class标记的管法兰用垫片尺寸见表2。
表2用Class标记的管法兰用垫片尺寸单位为毫米

公称尺寸		包覆层内径 Di	包B层外径 d₃	垫片外径d₄		垫片型式
NPS	DN	包覆层内径 Di	包B层外径 d₃	Classl50(PN20)	Class300(PN50)	垫片型式
1/2	15	22	40	47.5	54.0	A型和B型
3/4	20	27	50	57.0	66.5
1	25	34	60	66.5	73.0
	32	43	70	76.0	82.5
l	40	49	80	85.5	95.0
2	50	61	92	104.5	111.0
2	65	73	110	124.0	130.0

常用夹嵌层材料的代号和推荐使用温度

材料名称	高压石棉橡胶板	中压石棉橡胶板	5110非石棉橡胶板	氟橡胶板	丁腈橡胶板	三元乙丙橡胶板
材料代号	XB450	XB350	NASB 5110	FKM	NBR	EPDM
推荐使用温度/"C	<450	<350	<200	<220	<110	<200

垫片包覆层用聚四氟乙烯管材应符合QB/T 3624的规定，聚四氟乙烯板材应符合QB/T 3625 的规定，聚四氟乙烯包覆层的厚度为〇. 5 nun,嵌入物的厚度为2. 0 mm,顾客另有要求时由供需双方协商确定。
4. 1.3垫片用的非石棉橡胶板应符合GB/T 9129的规定。
4. 1.4垫片用的橡胶板应符合GB/T 5574的规定。
4.1.5垫片用的石棉橡胶板应符合GB/T 3985的规定。
4. 1.6垫片用的其他夹嵌层材料应符合相关标准的要求。
警告:对含有石棉的材料须遵守法律、法规的规定，在使用这些含石棉材料时要采取预防措施，以确保不会对健康造成危害。
4. 2外观质量
垫片表面应平整、光滑、无翘曲变形，厚度均匀，不得有孔眼、皱折及夹渣等缺陷。
4.3尺寸偏差
4.3.1公称压力用PN标记的垫片尺寸偏差应符合表4的规定。
