1范围
本标准规定了大直径钢制管法兰用垫片的型式和尺寸、要求、标记和标志、检验和包装、运输 及贮存。
本标准适用于NPS26〜NPS60，ClaSS150〜Ckss900的大直径钢制管法兰用缠绕式垫片、柔性石墨 波齿复合垫片和Class150〜ClaSS300的非金属平垫片、金属冲齿板柔性石墨复合垫片。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有 的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 4622. 1缠绕式垫片分类
GB/T 4622. 3—2007缠绕式垫片技术条件
GB/T 9126管法兰用非金属平垫片尺寸
GB/T 9129—2003管法兰用非金属平垫片技术条件（ISO 7483:1991，NEQ)
GB/T 19066.1柔性石墨金属波齿复合垫片尺寸
GB/T 19066. 3—2003柔性石墨金属波齿复合垫片技术条件
GB/T 19675.1管法兰用金属冲齿板柔性石墨复合垫片尺寸
GB/T 19675. 2—2005管法兰用金属冲齿板柔性石墨复合垫片技术条件 3型式和尺寸

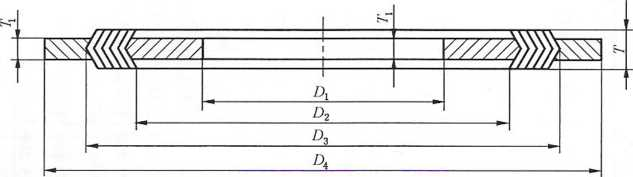

、公称压力用Class标记的B系列大直径法兰用缠绕式垫片尺寸
| 公称 | 压力 | ||||||||||||||||||
| Classl50(PN20) | Class300(PN50) | Class600(PNl 10) | Class900(PN150) | ||||||||||||||||
| NPS | DN | D, | d2 | d3 | A | A | A | d3 | d4 | D, | d2 | d3 | D, | Di | Dz | d3 | A | ||
| 26 | 650 | 654. 1 | 673. 1 | 698. 5 | 722 | 654. 1 | 673. 1 | 711.2 | 768 | 644.7 | 663. 7 | 714. 5 | 761 | 666.8 | 692. 2 | 749.3 | 835 | ||
| 28 | 700 | 704. 9 | 723. 9 | 749. 3 | 773 | 704. 9 | 723. 9 | 762. 0 | 822 | 685. 8 | 704. 9 | 755. 7 | 816 | 717. 6 | 743. 0 | 800. 1 | 897 | ||
| 30 | 750 | 755. 7 | 774. 7 | 800. 1 | 824 | 755.7 | 774. 7 | 812. 8 | 882 | 752. 6 | 778. 0 | 828.8 | 876 | 781. 1 | 806. 5 | 857. 3 | 956 | ||
| 32 | 800 | 806. 5 | 825. 5 | 850. 9 | 878 | 806. 5 | 825. 5 | 863. 6 | 936 | 793. 8 | 831. 9 | 882.7 | 929 | 838. 2 | 863. 6 | 914. 4 | 1 013 | ||
| 34 | 850 | 857. 3 | 876. 3 | 908. 1 | 931 | 857. 3 | 876. 3 | 914.4 | 990 | 850. 9 | 889.0 | 939. 8 | 991 | 895.4 | 920. 8 | 971. 6 | 1 068 | ||
| 36 | 900 | 908. 1 | 927. 1 | 958. 9 | 984 | 908. 1 | 927. 1 | 965. 2 | 1 044 | 901. 7 | 939. 8 | 990. 6 | 1 042 | 920. 8 | 946. 2 | 997.0 | 1 121 | ||
| 38 | 950 | 958. 9 | 974. 6 | 1 009. 7 | 1 041 | 971. 6 | 1 009. 7 | 1 047.8 | 1 095 | 952. 5 | 990. 6 | 1 041. 4 | 1 099 | 1 009. 7 | 1 035. 1 | 1 085. 9 | 1 196 | ||
| 40 | 1 000 | 1 009. 7 | 1 022. 4 | 1 063. 8 | 1 092 | 1 022. 4 | 1 060. 5 | 1 098.6 | 1 146 | 1 009. 7 | 1 047. 8 | 1 098. 6 | 1 150 | 1 060. 5 | 1 098. 6 | 1 149. 4 | 1 247 | ||
| 42 | 1 050 | 1 060. 5 | 1 079. 5 | 1 114. 6 | 1 142 | 1 085. 9 | 1 111. 3 | 1 149. 4 | 1 197 | 1 066. 8 | 1 104. 9 | 1 155. 7 | 1 216 | 1 111. 3 | 1 149. 4 | 1 200. 2 | 1 298 | ||
| 44 | 1 100 | 1 111. 3 | 1 124. 0 | 1 165.4 | 1 193 | 1 124.0 | 1 162. 1 | 1 200. 2 | 1 247 | 1 111. 3 | 1 162. 1 | 1 212. 9 | 1 267 | 1 155.7 | 1 206. 5 | 1 257. 3 | 1 366 | ||
| 46 | 1 150 | 1 162. 1 | 1 181. 1 | 1 224.0 | 1 252 | 1 178. 1 | 1 216. 2 | 1 254.3 | 1 314 | 1 162. 1 | 1 212. 9 | 1 263. 7 | 1 324 | 1 219. 2 | 1 270. 0 | 1 320. 8 | 1 429 | ||
| 48 | 1 200 | 1 212. 9 | 1 231. 9 | 1 270. 0 | 1 303 | 1 231. 9 | 1 263.7 | 1 311. 4 | 1 365 | 1 219. 2 | 1 270. 0 | 1 320. 8 | 1 386 | 1 270. 0 | 1 320. 8 | 1 371. 6 | 1 480 | ||
| 50 | 1 250 | 1 263. 7 | 1 282. 7 | 1 325. 6 | 1 354 | 1 267. 0 | 1 317. 8 | 1 355. 9 | 1 416 | 1 270. 0 | 1 320. 8 | 1 371. 6 | 1 445 | ||||||
| 52 | 1 300 | 1 314.5 | 1 333. 5 | 1 376.4 | 1 405 | 1 317. 8 | 1 368. 6 | 1 406. 7 | 1 467 | 1 320. 8 | 1 371. 6 | 1 422. 4 | 1 496 | ||||||
| 54 | 1 350 | 1 365. 3 | 1 384. 3 | 1 422.4 | 1 460 | 1 365. 3 | 1 403. 4 | 1 454. 2 | 1 527 | 1 378. 0 | 1 428. 8 | 1 479. 6 | 1 553 | ||||||
| 56 | 1 400 | 1 422.4 | 1 444. 8 | 1 477. 8 | 1 511 | 1 428. 8 | 1 479. 6 | 1 524. 0 | 1 588 | 1 428. 8 | 1 479. 6 | 1 530. 4 | 1 607 | ||||||
| 58 | 1 450 | 1 478. 0 | 1 500. 4 | 1 528. 8 | 1 576 | 1 484-4 | 1 535. 2 | 1 573. 3 | 1 650 | 1 473. 2 | 1 536. 7 | 1 587. 5 | 1 658 | ||||||
| 60 | 1 500 | 1 535.2 | 1 557. 3 | 1 586. 0 | 1 627 | 1 557. 3 | 1 589. 0 | 1 630. 4 | 1 701 | 1 530. 4 | 1 593. 9 | 1 644. 7 | 1 729 | ||||||
6 标记和标志
3. 1缠绕式垫片的标记和标志应符合GB/T 4622.1的规定。
6.2非金属平垫片的标记应符合GB/T 9126的规定；标志按GB/T 9129—2003中5. 1的规定。
6.3柔性石墨波齿复合垫片的标记应符合GB/T 19066. 1的规定;标志按GB/T 19066. 3—2003中7. 1 的规定2_ _
6.4金属冲齿板柔性石墨复合垫片的标记应符合GB/T 19675.1的规定;标志可采用产品合格证或产 品标签方式，内容见GB/T 19675. 2—2005中的5. 1.1。
7包装、运输及贮存
4. 1包装
7.1.1包装应保证产品在贮存和运输过程中不致损坏或遗失。
7.1.2随产品应附上产品合格证，上面应注明：
批号；
产品规格型式；
标准编号；
检验员姓名或代号；
检验日期。
7.2运输及贮存
7.2.1产品在运输过程中必须防止雨淋或受潮。
2. 2产品应贮存在常温清洁、通风干燥的仓库内，防止日光照晒，避免靠近热源。
