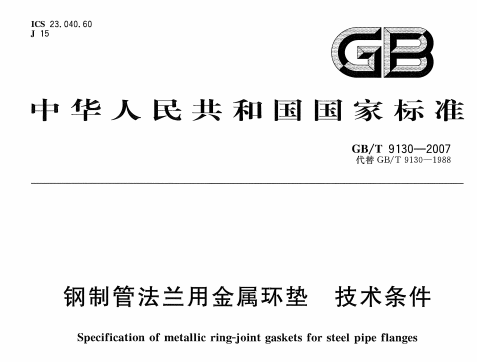

GBT9130-2007,钢制管法兰,用金属环垫,技术条件
GBT9130-2007钢制管法兰用金属环垫技术条件
材料:不锈钢 碳钢 合金钢
交期:标准法兰常年现货
描述:联系站长免费领取法兰标准及重量表
规格: DN20-DN3000
在线咨询
  • 产品详情
    1范围
    本标准规定了钢制管法兰用金属环垫的范围,型式,要求,检验方法,检验规则及标志、包装和贮运。 本标准适用于公称尺寸DN15〜DN900,公称压力PN20〜PN420的环连接密封面钢制管法兰用金 属环垫。
    2规范性引用文件
    下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有 的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
    GB/T 230.1金属洛氏硬度试验第1部分:试验方法(A、B、C、D、E、F、G、H、K、N、T#R) (GB/T 230. 1—2004,ISO 6508-1:1999,MOD)
    GB/T 231.1 金属布氏硬度试验第1部分:试验方法(GB/T 231. l—2002,eqv ISO 6506-1: 1999)
    GB/T 699优质碳素结构钢 GB/T 1220 不锈钢棒
    GB/T 6060. 2表面粗糙度比较样块磨、车、镗、铣、插及刨加工表面 GB/T 9128钢制管法兰用金属环垫尺寸
    3金属环垫的型式

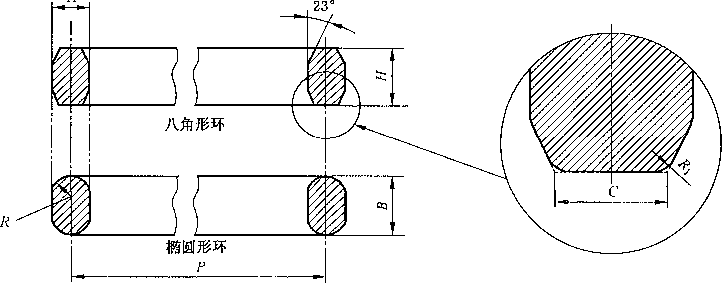

    金属环垫按截面形状分为八角形环(简称八角垫)和椭圆形环(简称椭圆垫),见图1,尺寸名称及代
    金属垫环示意图


    金属环垫坯料的化学成分应符合相应标准的规定,其中软铁的化学成分(%)应符合表2的规定。 常用材料的牌号、代号、推荐最高使用温度和执行标准见表1。根据供需双方协商,允许采用表1之外 的其他材料,其性能应符合相关标准要求。

    金属环垫的硬度;^般应低于法芏材料硗保紧密连接。不锈钢介金法兰用金属环垫的硬度值由 供需双方协商确定。同一金属环垫的硬度Kv:均匀极沿不得.超过测试各点的硬度不得超过 表3的规定。

    金属环垫材料 推荐硬度值
      布氏硬度- 洛氏硬度
    软铁 90 HB 56 HRB
    08 120 HB 68 HRB
    10 120 HB 68 HRB
    4%6%0.5% 130 HB 72 HRB
    0Crl3 140 HB 82. 5 HRB
    00Crl.9Nil0 160 HB 83 IIRB
    00Crl7Nil4Mo2 150 HB 83 HRB


    金属环垫材料 推荐最大硬度值
      布氏硬度 洛氏硬度
    0Crl7Nil2Mo2 160 HB 83 HRB
    0Crl8Ni9 160 HB 83 HRB
    0Crl8Nil0Ti 160 HB 83 HRB
    OCrlSNillNb 160 HB 83 HRB


    标志、包装、贮运
    1 标志
    金属环垫的包装箱上应注明:
    产品名称;
    制造组织名称或商标;
    产品型号或标记;
    毛重、净重;
    制造日期或生产批号。
    7.2包装
    7。2。1金属环垫的包装应保证在贮存和运输过程中不致损坏或遗失。
    7.2.2包装箱上应附有装箱单,其上应提供以下信息:
    产品名称;
    制造组织名称或商标;
    产品规格;
    产品数量;
    制造日期。
    7。2。3包装箱内应附有产品合格证,其上应注明
    批号;
    产品名称;
    产品规格;
    执行标准编号;
    检验员姓名或代号;
    检验日期。
