1、本标准规定了法兰连接锻造角式高压阀门用透镜垫密封螺纹法兰形式、尺寸、技术要求等。 本标准适用于公称压力iW160〜/W320、公称尺寸DiV3〜IW200的螺纹法兰。
2、规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的 修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 196—2003 普通螺纹基本尺寸（ISO 724: 1993，MOD)
GB/T 197—2003 普通螺纹公差（ISO 965-1: 1998，MOD)
GB/T 699—1999优质碳素结构钢 GB/T 3077—1999合金结构钢
3结构形式与尺寸
3、结构形式

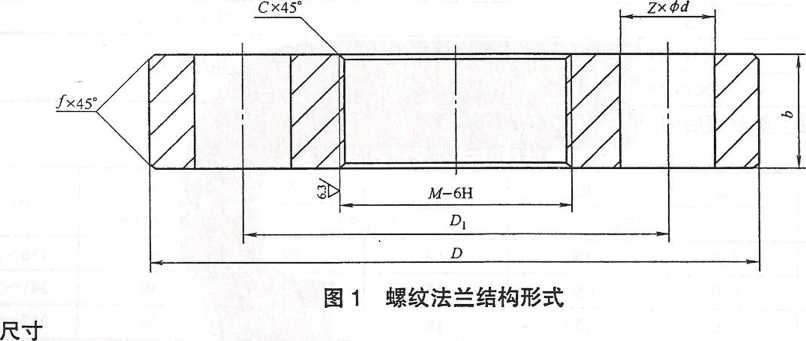

螺纹法兰的结构形式如图1所示。
表1螺纹法兰尺寸
单位：mm
| 公称尺寸 | 螺纹代号 M | D | Dr | / | ZX<pd | b | C | 参考质量 kg | |
| ■ 60、观20 | PN250, PN320 | ||||||||
| 3.6 | 3.6 | M14X1.5 | 70 | 42 | 1 | 3X^16 | 15 | 1 | 0.367 |
| 10, 15 | 10 | M24X2 | 95 | 60 | 3X^18 | 20 | 1.5 | 0.930 | |
| 25 | 15 | M33X2 | 105 | 68 | 3X018 | 1.116 | |||
4、螺纹基本尺寸应符合GB/T 196的规定，其公差应符合G! 4.3螺孔ZX#的轴线相对于内螺纹d轴线的位移度，应不 4.4螺纹法兰应进行防腐处理，以防大气腐蚀。
5、检验规则
法兰的无损检测应符合有关标准的规定。
