法兰化工行业应用标准体系

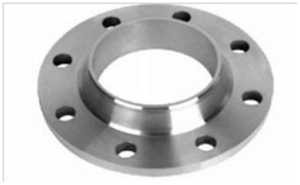

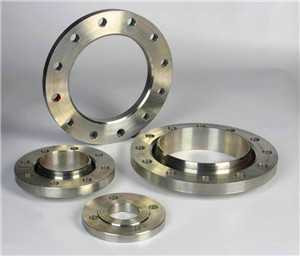

法兰化工行业应用标准体系
材料:不锈钢 碳钢 合金钢
交期:标准法兰常年现货
描述:联系站长免费领取法兰标准及重量表
规格: DN20-DN3000
在线咨询
  • 产品详情

    化工行业应用标准体系中的法兰常用标准

    HG20592~20605 钢制管法兰(欧洲体系)

    HG20615~20626 钢制管法兰(美洲体系)

    HG20606~20612 钢制管法兰用垫片(欧洲体系)

    HG20627~20633 钢制管法兰用垫片(美洲体系)

    HG20613 钢制管法兰紧固件(欧洲体系)

    HG20634 钢制管不锈钢法兰紧固件(美洲体系)

    HG/T21631 钢制有缝对焊管件

    HG/T21632 锻钢制承插焊、螺纹和对焊接管台

    HG/T21637 化工管道过滤器

    HG20537.1 奥氏体不锈钢焊接钢管选用规定

    HG20553 化工配管用无缝及焊接钢管尺寸选用系列

    HG/T21634 锻钢制承插焊管件

    HG/T21635 碳钢、低合金钢元缝对焊管件

    HG/T21577 快速特种接头

    与JB阀门配套使用

    法兰标准 同时包含欧式法兰和美式法兰

    l 美式法兰标准 HG20615-HG20626)

    公称压力:PN2.0、PN5.0、PN11.0、PN15.0、PN26.0和PN42.0 6个压力等级

    公称直径: DN15~1500

    法兰型式: 带颈平焊、带颈对焊、整体法兰、承插焊、螺纹、松套等6种,

    密封面型式: 突面、凹凸面、榫槽面、环连接面、全平面等5种型式。

    ※化工行业压力管道应用标准体系也是一个相对比较完整的标准体系,而且经历了若干年的生产实践检验,具有成熟的使用经验。由于它同时具有"大外径系列"和"小外径系列"、"欧式法兰"和"美式法兰"两个系列,故其使用面比较广,它既可以与国外的ANSI、DIN、ISO等标准配合使用,又可以与国内的GB、SH、JB等标准配合使用。

    l 欧式法兰:(HG20592~HG20605)

    压力等级:PN 0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0等10个等级

    公称直径:DN10~DN2000mm

    法兰型式:板式平焊、带颈平焊、带颈对焊、整体式、承插焊、螺纹、对焊环松套、平焊环松套、法兰盖、衬里法兰等10种

    密封面型式:突面、凹凸面、榫槽面、环连接面、全平面等5种。

    它可以与JB阀门配套使用
