常用法兰产品的衡量标准有哪些？

材料：不锈钢碳钢合金钢
交期：标准法兰常年现货
描述：联系站长免费领取法兰标准及重量表
规格： DN20-DN3000

在线咨询

产品详情

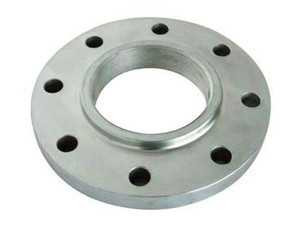

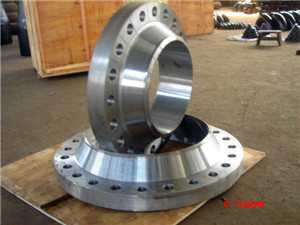

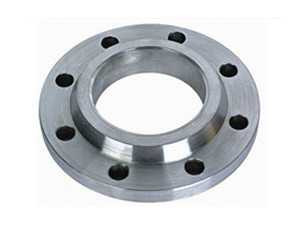

国标法兰（英文：Nationalstandardflange）是指按中华人民共和国国家标准《GB/T9112~9124-2010钢制管法兰》的规定生产的法兰片。

国标法兰标准由中华人民共和国国家质量监督检验检疫总局和中国国家标准化管理委员会于2011-01-10联合发布，从2011-10-01起实施的推荐性标准。

盘铣床，大头车床等
GB/T9112~9124-2010一共包括了以下13项标准：

代替了国标GB/T9112-2000;GB/T10745-1989标准

GB/T9112-2010钢制管法兰类型与参数

GB/T9113-2010整体钢制管法兰

GB/T9114-2010带颈螺纹钢制管法兰

GB/T9115-2010对焊钢制管法兰

GB/T9116-2010带颈平焊钢制管法兰

GB/T9117-2010带颈承插焊钢制管法兰

GB/T9118-2010对焊环带颈松套钢制管法兰

GB/T9119-2010板式平焊钢制管法兰

GB/T9120-2010对焊环板式松套钢制管法兰

GB/T9121-2010平焊环板式松套钢制管法兰

GB/T9122-2010翻边环板式松套钢制管法兰

GB/T9123-2010钢制管法兰盖

GB/T9124-2010钢制管法兰

技术条件

本标准规定的压力标记分为PN标记和Class标记。

PN标记有12个压力等级

分别为：PN2.5;PN6;PN10;PN16;PN25;PN40;PN63;PN100;PN160;PN250;PN320;PN400

Class标记有6个压力等级

分别为：Class150;Class300;Class600;Class900;Class1500;Class2500

国标法兰的另一层意思为：按照国家标准要求的尺寸、公差范围等生产的法兰盘，区别于不按标准尺寸生产的法兰片也称二标法兰(有人叫非标法兰是不正确的)，通常一些无良商家会减少法兰盘厚度、外径两项尺寸来达到节省材料的目的，还有用废旧钢材或边角料钢材加工法兰，通常这种钢材是化学成分和力学性能不达标的废料，更有甚者用黑钢厂私炼钢生产法兰，这种私炼钢使用的炼钢技术陈旧无法保证力学性能和焊接性能，使用时有可能无法和钢管焊接，或者钢材本身有裂缝、气孔等焊接上去后也会漏水，所以购买法兰盘时尽量选用国标法兰。如果资金有限选择二标法兰的情况下一定要仔细观察并测量法兰尺寸以免上当。
