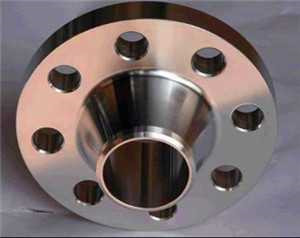

    正确测量美标法兰的步骤如下:

    一、美标法兰测量前的准备工作:

    1、在测量之前要根据美标法兰位置,首先应画出设备各连接管美标法兰草图,并连续编号,以便夹具对号安装。

    2、在安装时,美标法兰可能存在外径不同,错口(不同心),垫片厚度不相等情况,所以加工出来的夹具应与所侧美标法兰相对应不能互换,因此测量各部尺寸和编号是夹具加工及安装的关键。

    3、测量时,最好安排三人,其中两人测量,一人校对并填表,测量工具用游标卡尺,要是没有条件可用外卡钳和钢板尺。测量是一项细致的工作,是夹具安装的前提,测量与记录一定要准备无误,填表时一定要认真清楚。

    4、所测数据填于表中。
    实测数据填于表中就可以了。



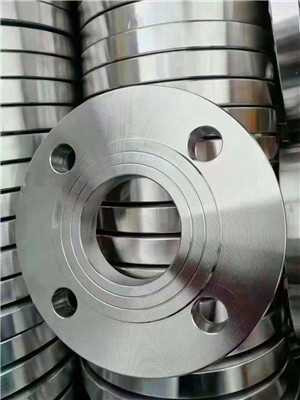

    二、美标法兰测量方法:

    1、首先分别精确测量美标法兰外径D1、D2的尺寸,如测出数据为157.5mm则此尺寸为157.5mm。

    2、测量美标法兰间隙b尺寸,在圆周上测四点(均布)。

    3、测量深度C(美标法兰外边与螺栓之间的尺寸)见图2的放大部分,在美标法兰的1234位置分别测量C的尺寸,选择最小的尺寸。

    4、测量两美标法兰不同心的尺寸,选择两美标法兰错口最大处的尺寸。

    5、最后将实测数据填于表中就可以了。
