6.1  管件的制造
6.1.1  管件可采用钢板或钢带经过冷加工或热加工成形。根据公称尺寸和制造方法的不同，允许在壳体上有一条或两条及两条以上纵向焊缝。
6.1.2  管件上焊缝的位置应符合下列要求：
a)  对弯头、异径接头和三通，当DN≤450时，其本体上宜有一条纵焊缝；当DN≥500时，其本体上可有两条或两条以上的纵焊缝。当采用多条焊缝时，焊缝的位置和焊接要求应符合GB150的相关要求。

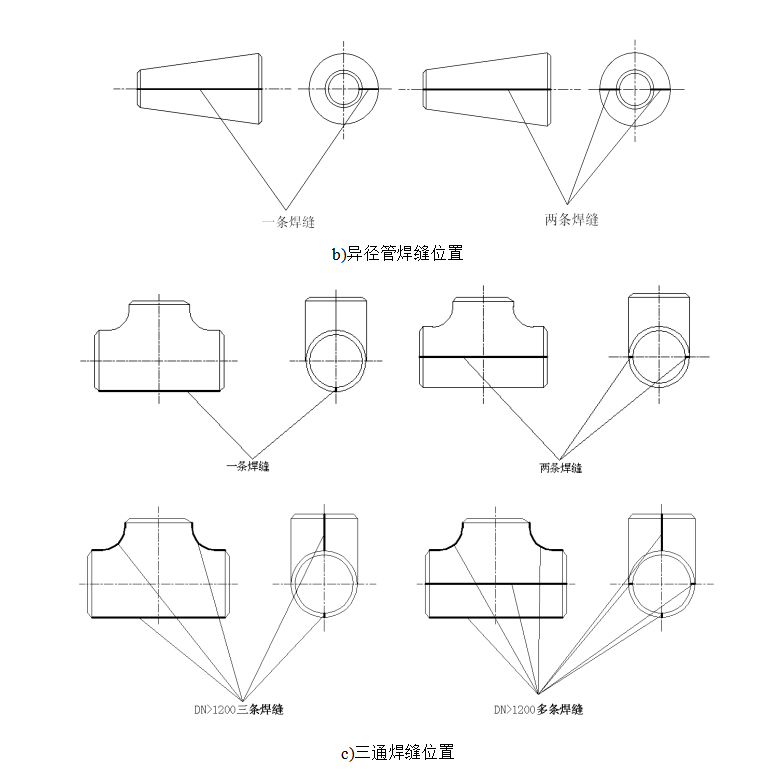

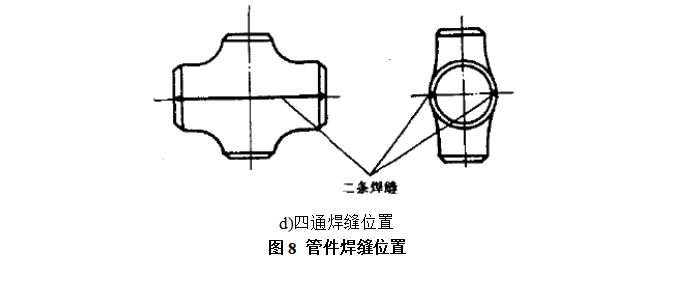

b）管件焊缝位置见图9（a、b、c、d）。
c）管帽可由两块对接的钢板制成，对接焊缝距管帽中心线不应大于管帽外径的四分之一。
6.1.3  管件的焊接应符合下列要求：
a）应符合GB150、JB4708、JB4709的有关要求。
b）管件本体的焊缝应对接焊缝。焊缝的对接坡口尺寸应符合GB/T 985或GB/T 986 标准的要求。
c）坡口的加工宜采用机械方法。如用热切割法，必须去除坡口表面的氧化皮，并将影响焊接质量的凸凹不平处打麿平整。

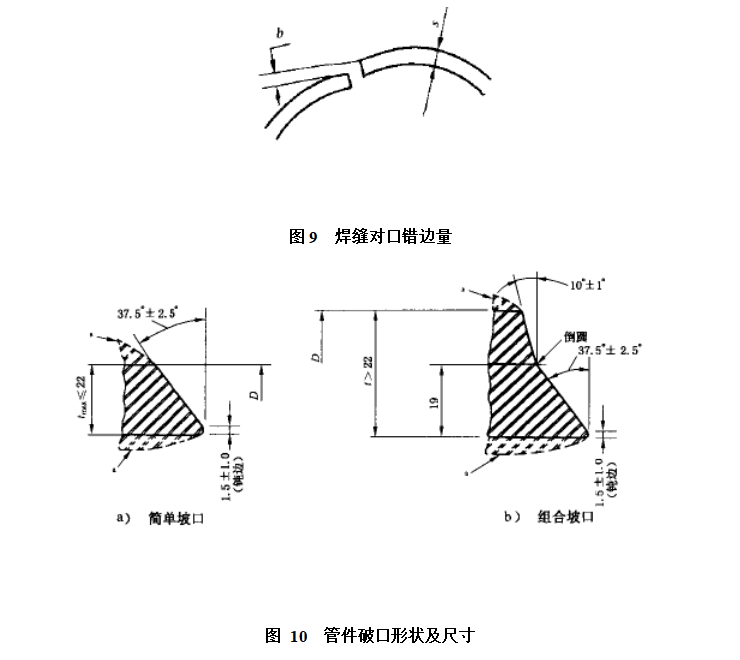

d）焊缝的对口错边量b≤10%s，且不得大于2mm，见图10。
6.1.4  制造工艺应保证管件的成形时，其圆弧过渡部分外形圆滑。
6.1.5  管件端部应加工坡口，其尺寸和形状应符合图10和表11(a~e)的要求。
6.1.6  管件焊接端部过渡段的最大包络线应符合图11的要求。

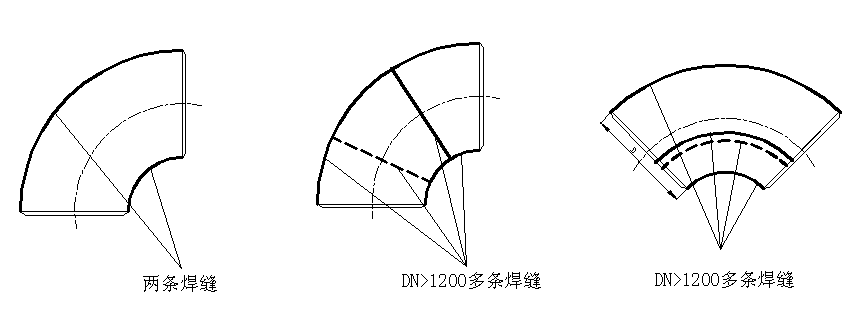

a)弯头焊缝位置
