环连接面法兰间近似距离

更新时间  2021-06-07 16:11 阅读
近似的距离

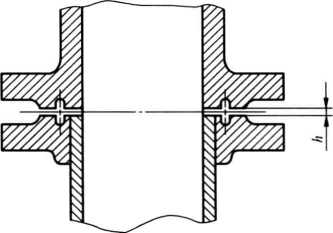

 环连接面法兰间近似距离(HG/T 20592—2009) mm
公称尺寸 环连接面法兰间近似距离A
DN PN 63 PN 100 PN 160 PN 250
15 4. 7 4.7 4.7 4. 7
20 4. 7 4. 7 4.7 4. 7
25 4.7 4. 7 4. 7 4. 7
32 4. 7 4. 7 4. 7 4. 7
40 4. 7 4. 7 4. 7 4.7
50 6. 6 6. 6 6. 6 6. 6
65 6. 6 6. 6 6. 6 6. 6
80 6.6 6. 6 6. 6 6. 6
100 6. 6 6. 6 6. 6 6.6
125 6. 6 6. 6 6. 6 6. 6
150 6.6 6. 6 6. 7 6.7
200 6. 6 6. 6 6. 7 6. 7
250 6. 6 6. 6 6. 7 6. 7
300 6. 6 6. 6 6.8 6. 8
350 6. 6 6. 7
400 6. 6 6. 7
