法兰的术语

更新时间 2021-05-15 19:13 阅读

一、法兰术语包括法兰基本术语、法兰密封结构术语及法兰密封结构设计术语3部分。

序号	术语	定义
1	法兰	垫片连接总成的基础部件，带有坚固的向心伸出凸缘，目的是把两件或多件过程装置连接起来
2	平面法兰	整个耦合面为平面或全平面的法兰
3	突面法兰	法兰的接合面凸出了一部分，该法兰是以它的边缘连接部分发生接触，而它的表面不在螺栓圆周处与其他部件接触。正规情况下，垫片的遮盖部分伸出到螺栓的内侧
4	凹凸面法兰	又称插口法兰（也即所谓的阴阳面法兰），它夹持半封闭的垫片。阴法兰的深度等于或略大于阳法兰的高度，以避免垫片被压缩时两片法兰发生直接接触的可能性
5	榫槽面法兰	法兰密封面采用榫槽配合，可将垫片封闭起来。槽面深度等于或略大于#面高度。通常密封垫片与法兰凸榫同宽。这种法兰结构对垫片施加的密封压力很高
6	环连接面法兰	该类型为环形接头法兰（也称作API环）。两片法兰上都加工有沟槽，它所装的密封垫片一般用硬金属制造

二、法兰密封结构术语

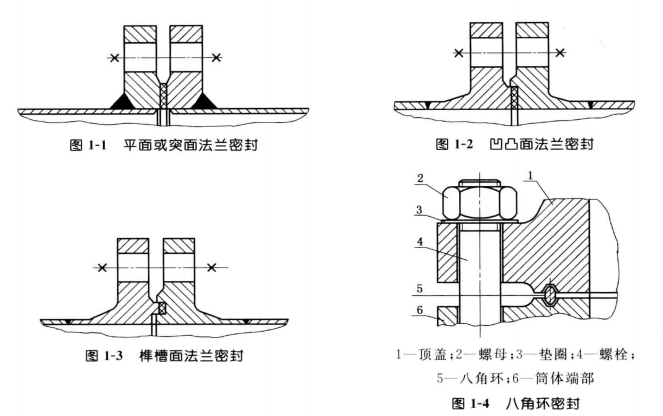

(1) 突面或平面法兰密封
法兰密封面为突面或平面的密封结构，见图1-1。
(2) 凹凸面法兰密封
法兰密封面为凹凸面的密封结构，见图1-2。
(3) 榫槽面法兰密封
法兰密封面为榫槽面的密封结构，见图1-3。
(4) 八角环密封
螺栓连接，八角环靠螺栓力预紧，并受介质压力的作用而自紧密封的密封结构，见
图 1-4。
关于法兰的术语的示意图

三、法兰或垫片密封结构设计术语

序号	术语	定义
1	预紧密封比压b)	安装时，预紧螺栓达到密封状态垫片所承受的压应力
2	操作密封比压	操作时，介质压力抵消了螺栓载荷作用于垫片上的部分应力后，还能保持密封的垫片上的压应力。它是垫片系数与介质压力的乘积
3	垫片系数（w)	操作密封比压与被密封介质压力之比
4	螺栓操作载荷	操作时•保持密封使螺栓承受的载荷。它是介质压力载荷与保持密封所需垫片压紧力之和
5	螺栓预紧载荷	安装时，螺栓为压紧垫片使之密封而承受的载荷。此时垫片上的压应力必须达到垫片的预紧密封比压
6	自紧载荷	介质压力产生的自紧力
7	回弹力	密封作为抵抗外力作用而产生的恢复原形的力
8	垫片几何宽度	垫片外直径与内直径之差的一半
9	垫片接触宽度	与法兰配合面可能接触的宽度，它随配合面的形状不同而不同
10	垫片基本密封宽度	根据垫片接触宽度计算的用于确定垫片有效密封宽度的垫片宽度
11	垫片有效密封宽度	考虑到法兰偏转的影响，设计时根据垫片基本密封宽度按均方根计算的垫片宽度
