法兰压力对照表

更新时间 2021-04-25 09:32 阅读

目前我们国家现在常用的法兰标准分为两个体系，一个是PN系列的欧洲体系，一个是Class系列的美洲体系。

PN系列的公称压力等级用的是这两个字母“PN”来表示，包括很多的等级：
PN2.5;PN6;PN10;PN16;PN25;PN40;PN63;PN100;PN100;PN160。

Class系列公称压力等级就是用“Class”来表示了，常见的如下：
Class150；Class300；Class600；Class600；Class900；Class1500；Class2000；

CLass一般称作磅级，PN呢一帮称作压力，他们之间有一个对照，我给大家看一下。

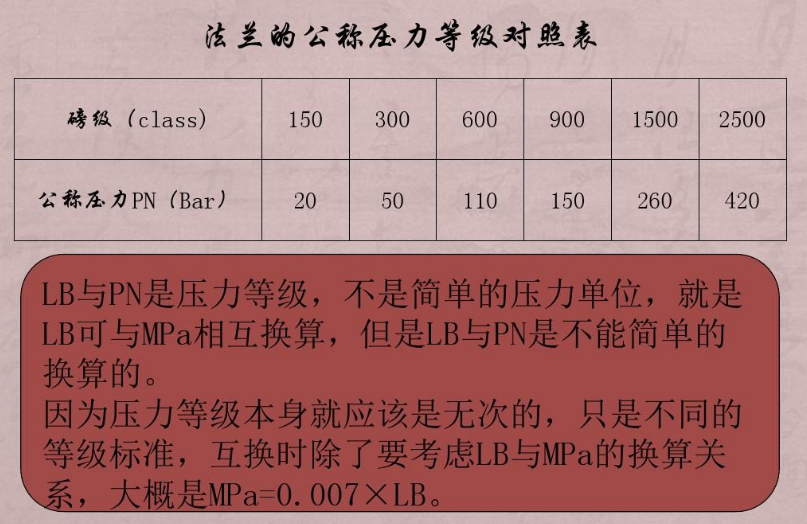

法兰压力对照表

HG/T20592-2009与HG/T20592-97法兰标准中公称压力的区别：

压力换算公式：1巴（bar）=100000帕=10牛顿/立方厘米=0.1兆帕（Mpa）这是国际标准组织的定义的单位。

现在在HG/T20592-2009法兰的标准中压力为PN16，与老标准中的PN1.6的压力是相同的，也就是我们平时所说的16公斤的压力。

2009新表的单位和老标的单位区别就在于此了。
