法兰尺寸及相关要求

更新时间 2021-06-09 12:54 阅读

法兰尺寸及相关要求
1 、法兰尺寸
法兰尺寸不包括法兰密封面型式及尺寸在内，对于法兰适用的钢管外径仅为A系列，该系列为国际通用系列（俗称英制管）。
一、带颈平焊钢制管法兰

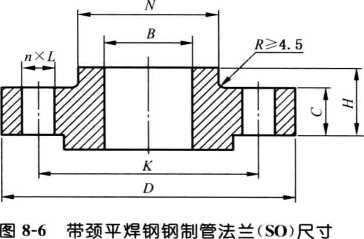

带颈平焊钢制管法兰[包括Class 150(PN 20)、 Class 300(PN 50)、Class 600 (PN 110)、Class 900 (PN 150)及 Class 1500(PN 260)共 5 个压力等级] 的型式与尺寸见图8-6和表8-11～表8-15。
表 8-11 Class 150(PN 20)带颈平焊钢制管法兰（HG/T 20615—2009)

公称尺寸		钢管外径 A/mm	连接尺寸					法兰厚度 C/ mm	法兰内径 B/mm	法兰颈大端 N/mm	法兰高度 H/mm
DN	NPS	钢管外径 A/mm	法兰外径 D/mm	螺栓孔中心圆直径 K/mm	螺栓孔直径 L/mm	螺栓 Th	螺栓孔数量 «/个	法兰厚度 C/ mm	法兰内径 B/mm	法兰颈大端 N/mm	法兰高度 H/mm
15	1/2	21.3	90	60. 3	16	M14	4	9. 6	22. 5	30	14
20	3/4	26. 9	100	69. 9	16	M14	4	11.2	27. 5	38	14
25	1	33. 7	110	79. 4	16	M14	4	12. 7	34. 5	49	16

Class 300(PN 50)带颈平焊钢制管法兰（HG/T 20615—2009)

公称尺寸		钢管外径 A/mm	连接尺寸					法兰厚度 C/mm	法兰内径 *B/mm*	法兰颈大端 *N/mm*	法兰高度 H/mm
DN	NPS	钢管外径 A/mm	法兰外径 D/mm	螺栓孔中心圆直径 K/mm	螺栓孔直径 L/mm	螺栓 Th	螺栓孔数量 «/个	法兰厚度 C/mm	法兰内径 *B/mm*	法兰颈大端 *N/mm*	法兰高度 H/mm
15	1/2	21. 3	95	66. 7	16	M14	4	12. 7	22. 5	38	21
20	3/4	26. 9	115	82. 6	18	M16	4	14. 3	27. 5	48	24
25	1	33. 7	125	88. 9	18	M16	4	15. 9	34. 5	54	25
32	1K	42. 4	135	98. 4	18	M16	4	17.5	43. 5	64	25
40	1%	48. 3	155	114.3	22	M20	4	19. 1	49. 5	70	29
50	2	60. 3	165	127.0	18	M16	8	20. 7	61. 5	84	32
65	2%	76. 1	190	149. 2	22	M20	8	23. 9	77. 6	100	37
80	3	88. 9	210	168. 3	22	M20	8	27.0	90. 5	117	41
100	4	114. 3	255	200.0	22	M20	8	30. 2	116.0	146	46

二、带颈对焊钢制管法兰
由于带颈对焊钢制管法兰[包括Class 150 (PN 20), Class 300 ( PN 50), Class 600 (PN 110)、Class 900 (PN 150)、Class 1500 (PN 260)、Class 2500(PN 420)共 6 个压力等级]内径B是由钢管壁厚规格确定，因此，特对带颈对焊管法兰与各种壁厚钢管连接的内径尺寸作出规定。
1)带颈对焊钢制管法兰[Class 150(PN 20)～

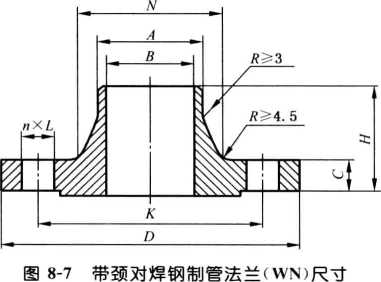

Class 2500(PN 420)]的型式与尺寸见图8-7和表8-16～表8-21。
2)带颈对焊钢制管法兰与各种壁厚钢管连接的内径尺寸见表8-22。
表 8-16 Class 150(PN 20)带颈对焊钢制管法兰（HG/T 20615—2009)

公称尺寸		钢管外径 (法兰焊端外径） A/mm	连接尺寸					法兰厚度 C/mm	法兰颈大端 iV/mm	法兰内径 B/mm	法兰高度 H/mm
DN	NPS	钢管外径 (法兰焊端外径） A/mm	法兰外径 D/mm	螺栓孔中心圆直径 K/mm	螺栓孔直径 L/mm	螺栓 Th	螺栓孔数量 «/个	法兰厚度 C/mm	法兰颈大端 iV/mm	法兰内径 B/mm	法兰高度 H/mm
15	1/2	21. 3	90	60. 3	16	M14	4	9. 6	30	15. 5	46
20	3/4	26. 9	100	69. 9	16	M14	4	11. 2	38	21	51
25	1	33. 7	110	79.4	16	M14	4	12. 7	49	27	54
32	1K	42. 4	115	88. 9	16	M14	4	14. 3	59	35	56
40	1%	48. 3	125	98. 4	16	M14	4	15. 9	65	41	60
50	2	60. 3	150	120. 7	18	M16	4	17. 5	78	52	62
65	2K	76. 1	180	139. 7	18	M16	4	20. 7	90	66	68
80	3	88. 9	190	152.4	18	M16	4	22. 3	108	77.5	68

三、长高颈钢制管法兰
由于长高颈钢制管法兰[包括Class 150 (PN 20)、Class 300(PN 50)、Class 600(PN 110)、 Class 900(PN 150)、Class 1500 (PN 260)和 Class 2500(PN 420)共6个压力等级]内径B 也是由钢管壁厚规格确定。因此，应规定长高颈钢制管法兰与各种壁厚钢管连接的内径尺寸。

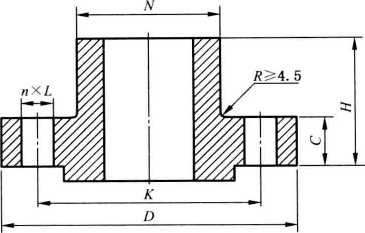

1)长高颈钢制管法兰[Class l⁵〇⁽PN 20)～图8-8长高颈钢制管法兰(LWN)尺寸 Class 2500(PN 420)]的型式与尺寸见图8-8和表8-23～8-28。

2)长高颈钢制管法兰与各种壁厚钢管连接的内径尺寸见表8-22。
表 8-23 Class 150(PN 20)长高颈钢制管法兰（HG/T 20615—2009>

公称尺寸		钢管外径 (法兰焊端外径） A/mm	连接尺寸					法兰厚度 C/ mm	法兰颈大端 N/ mm	法兰内径 B/mm	法兰高度 H/mm
DN	NPS	钢管外径 (法兰焊端外径） A/mm	法兰外径 D/mm	螺栓孔中心圆直径 *K/mm*	螺栓孔直径 L/mm	螺栓 Th	螺栓孔数量 «/个	法兰厚度 C/ mm	法兰颈大端 N/ mm	法兰内径 B/mm	法兰高度 H/mm
15	1/2	21. 3	90	60. 3	16	M14	4	9. 6	30	15. 5	229
20	3/4	26. 9	100	69. 9	16	M14	4	11.2	38	21	229
25	1	33. 7	110	79. 4	16	M14 .	4	12. 7	49	27	229
32	1K	42. 4	115	88. 9	16	M14	4	14. 3	59	35	229
40	VA	48. 3	125	98. 4	16	M14	4	15. 9	65	41	229
50	2	60. 3	150	120. 7	18	M16	4	17. 5	78	52	229
65	2%	76. 1	180	139. 7	18	M16	4	20. 7	90	66	229
80	3	88. 9	190	152.4	18	M16	4	22. 3	108	77. 5	229
100	4	114. 3	230	190. 5	18	M16	8	22. 3	135	101. 5	229
125	5	139. 7	255	215. 9	22	M20	8	22.3	164	127	305
150	6	168. 3	280	241.3	22	M20	8	23. 9	192	154	305
200	8	219. 1	345	298. 5	22	M20	8	27.0	246	203	305
250	10	273	405	362.0	26	M24	12	28. 6	305	255	305
300	12	323. 9	485	431. 8	26	M24	12	30. 2	365	303. 5	305
350	14	355. 6	535	476. 3	30	M27	12	33. 4	400	—	305
400	16	406. 4	595	539. 8	30	M27	16	35. 0	457	—	305
450	18	457	635	577. 9	33	M30	16	38. 1	505	—	305
500	20	508	700	635. 0	33	M30	20	41. 3	559	—	305
600	24	610	815	749. 3	36	M33	20	46. 1	663	—	305

四、整体钢制管法兰

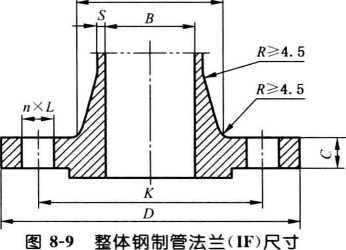

整体钢制管法兰[包括Class 150 (PN20)、 Class 300 (PN50) ^ Class 600 ( PN110 )> Class 900 (PN150)、Class 1 500 ( PN260 )和 Class 2 500 (PN420)共6个压力等级]的型式与尺寸见图8-9 和表8-29～表8-34。
表 8-29 Class 150(PN 20)整体钢制管法兰（HG/T 20615—2009)

公称尺寸		连接尺寸					法兰厚度 C/mm	法兰颈大端 N/mm	颈部最小壁厚 S/mm	法兰内径 B/mm
DN	NPS	法兰外径 D/mm	螺栓孔中心圆直径 K/mm	螺栓孔直径 L/mm	螺栓 Th	螺栓孔数量 w/个	法兰厚度 C/mm	法兰颈大端 N/mm	颈部最小壁厚 S/mm	法兰内径 B/mm
15	1/2	90	60. 3	16	M14	4	9.6C8.0)	30	2. 8	13
20	3/4	100	69. 9	16	M14	4	11. 2(8. 9)	38	3. 2	19
25	1	110	79.4	16	M14	4	12. 7(9. 6)	49	4. 0	25
32	1K	115	88. 9	16	M14	4	14.3(11.2)	59	4.8	32
40		125	98.4	16	M14	4	15. 9(12. 7)	65	4.8	38
50	2	150	120. 7	18	M16	4	17. 5(14. 3)	78	5. 6	51
65	2M	180	139. 7	18	M16	4	20. 7(15. 9)	90	5. 6	64
80	3	190	152.4	18	M16	4	22. 3	108	5. 6	76
100	4	230	190. 5	18	M16	8	22. 3	135	6.4	102
125	5	255	215.9	22	M20	8	22.3	164	7. 1	127
150	6	280	241. 3	22	M20	8	23. 9	192	7. 1	152
200	8	345	298.5	22	M20	8	27.0	246	7. 9	203
250	10	405	362. 0	26	M24	12	28. 6	305	8. 7	254
