法兰接头由法兰、密封垫片及紧固件（螺拴及螺母）组成，三者可视为一预应力、静不定 密封结构。法兰及密封垫片目前都已标准化。
管法兰用紧固件是压紧法兰与垫片以实现法兰接头密封的主要零件。管法兰用紧固件 标准是与管法兰标准配套使用的连接件标准，适用于钢制法兰、铸铁管法兰、铜合金及复合 管法兰等不同材料的管法兰连接。
1、型式与尺寸（含性能等级及材料牌号）
法兰用紧固件型式包括六角头螺栓、等长双头螺栓、全螺纹螺柱及螺母4种。
2、六角头螺栓
型式、尺寸及螺栓末端
管法兰用六角头螺栓的型式与尺寸应符合GB/T 5782—2000《六角头螺栓》 (eqvIS() 401⁴:1999)的规定。六角头螺栓型式见图6-1。螺栓末端应倒角，倒角应符合 GB/T 2 —2001《紧固件外螺纹零件的末端》（idt ISO 4753:1999)。

法兰接头由法兰、密封垫片及紧固件（螺拴及螺母）组成，三者可视为一预应力、静不定 密封结构。法兰及密封垫片目前都已标准化。
管法兰用紧固件是压紧法兰与垫片以实现法兰接头密封的主要零件。管法兰用紧固件 标准是与管法兰标准配套使用的连接件标准，适用于钢制法兰、铸铁管法兰、铜合金及复合 管法兰等不同材料的管法兰连接。
3、型式与尺寸（含性能等级及材料牌号）
法兰用紧固件型式包括六角头螺栓、等长双头螺栓、全螺纹螺柱及螺母4种。
6.1.1六角头螺栓
型式、尺寸及螺栓末端

管法兰用六角头螺栓的型式与尺寸应符合GB/T 5782—2000《六角头螺栓》 (eqvIS() 401⁴:1999)的规定。六角头螺栓型式见图6-1。螺栓末端应倒角，倒角应符合 GB/T 2 —2001《紧固件外螺纹零件的末端》（idt ISO 4753:1999)。

螺纹规格等于或大于M36的螺柱应采用细牙螺纹，螺纹的基本尺寸应符合 GB/T 196—2003《普通螺纹基本尺寸》的规定，其公差应符合GB/T 197—2003《普通螺纹 公差》中6 g的规定。其余技术要求应符合GB/T 901的规定。
4、螺柱规格、性能等级及材料牌号
管法兰连接用螺柱的规格、性能等级及常用材料牌号见表6-2。
表6-2等长双头螺柱的规格、性能等级及常用材料牌号（GB/T 9125 --2010)

型 式	螺纹规格	长度规格	性能等级	材料牌号
等长双头 螺柱 B级 (商品紧固件）	M10、M12、M14、M16、M20、 M24,M271> sM30l) ^331), M36n、M39n	按GB/T 901的规定	8. 8、 A2-50.A4-50, A2-70、A4-70、 A2-80.A4-80	—
等长双头螺柱 (专用紧 固件，图6-2)	M10、M12、M14、M16、M20、 M24、M27、M30、M33、 M36X3、M39X3、M42X3、 M45X3、M48X3、M52X 32)、 M56X32>、M64 X32>、 M72X 32>、M76 X32>、 M80X32>、M90X32)	80 mm 时，按 5 mm 递增； 80 mm<C/<200 mm 时.按 10 mm递增； /〉200 mm 时，按 20 mm 递增	—	400、 35CrMoA、 25Cr2MoVA、 06Crl9Nil0、 06Crl7Nil2Mo2、 30CrMoA、 42CrMoA
螺纹公称直径d彡27 mm、性能等级为A2_7〇、A4-70、A2-80、A4-80和螺纹公称直径mm、 性能等级为A2-50、A4-50的螺栓.其机械性能应由供需双方协议，并可按本表给出的性能等级 标志。 根据供需双方协议，M52X3～M90X3的等长双头螺柱也可以采用4 mm螺距。



5、全螺纹螺柱
型式、尺寸及螺柱末端
管法兰连接用全螺纹螺柱的型式与尺寸见图6-3。螺纹规格等于或大于M36的螺柱应 采用细牙螺纹，螺纹的基本尺寸应符合GB/T 196—2003的规定，公差应符合GB/T 197— 2003中6 g的规定。倒角应符合GB/T 2—2001的规定。


螺柱规格及材料牌号
管法兰连接专用全螺纹螺柱的规格及常用材料牌号见表6-3。
6、全缧纹缧柱的规格及材料牌号（GB/T 9125 — 2010)

型 式	螺纹规格	长度规格	材料牌号
	M12、M14、M16、M20、	/< 80 mm 时，按 5 mm	40Cr、30CrMoA、
	M24、M27、M30、M33、	递增；	35CrMoA、
全螺纹螺柱	M36 X 3、M39 X 3、M42 X 3、	80 mm200 mm 时，	42CrMoA、
(专用紧固件，图6-3)	M45X3、M48X3、M52X3、	按10 mm递增；	25Cr2MoVA、
	M56 X 3、M64 X 3、M72 X 3、	/〉200 mm 时，按 20 mm	06Crl9Nil0、
	M76 X 3、M80 X 3、M90 X 3	递增	06Crl7Nil2Mo2
注：根据供需双方协议.M52 X3～M90 X3的全螺纹螺柱也可以采用4 mm			螺距。



7、螺母
型式与尺寸

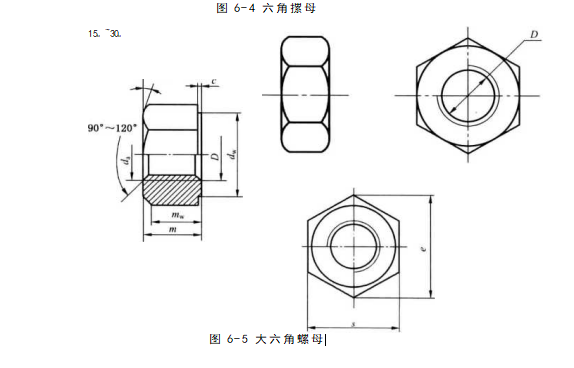

与六角头螺栓配合使用的螺母型式与尺寸应符合GB/T 6170?2000《1型六角螺 母:Keqv ISO 4032:1999)的规定。螺母型式见图6-4。

与等长双头螺柱、全螺纹螺柱配合使用的大六角螺母型式与尺寸见图6-5及表6-4。 螺纹的基本尺寸应符合GB/T 196—2003的规定.其公差应符合GB/T 197—2003中6 H 的规定。其他技术要求应符合GB/T 6170—2000的规定。



8、螺母规格、性能等级及材料牌号
螺母的规格、性能等级及常用材料牌号见表6-5。
表6-5螺母的规格、性能等级及材料牌号（GB/T 9125—2010)

型 式	螺纹规格	性能等级	材料牌号
1型六角螺母 (商品紧固件）	M10、M12、M14、M16、 M20、M24、	5、8、A2 - 50、A2-70、A2-80、 A4-50、A4-70、A4-80
	M27n、M30U、M33n、M361}	5、8、A2-50、A4-50	—
