法兰焊接端型式与尺寸
更新时间 2021-06-04 12:32 阅读
焊法兰连接端的型式与尺寸

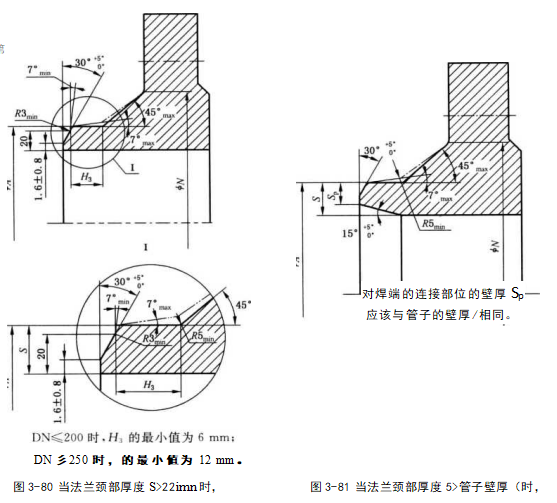

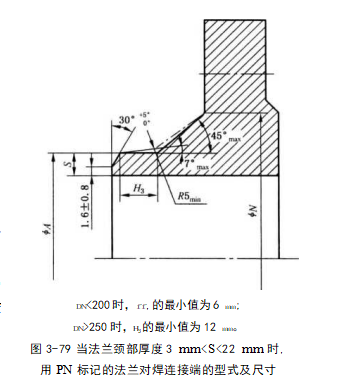

① 用PN标记的对焊法兰（WN)及A型 对焊环板式松套法兰（I.PC)的对焊连接端型 式与尺寸见图3-79～图3-81。当法兰颈部 厚度S<3 mm时，法兰的对焊端部为直角。 当法兰颈部厚度3 mm<S<22 mm时，法兰 的对焊端应符合图3-79的规定。当法兰颈 部厚度S>22 mm时，法兰的对焊端部应符 合图3-80的规定。当法兰颈部厚度S大于 管子壁厚f时，法兰的对焊端应符合图3-81 的规定。
用PN标记的对焊法兰的对焊端壁厚（GB/T 9124?010)

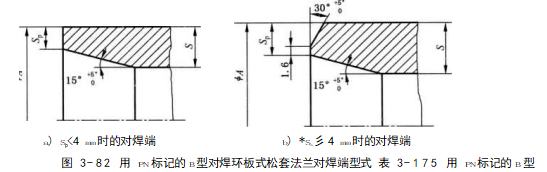

用PN标记的B型对焊环板式松套法兰对焊端型式见图3-82,对焊端的壁厚见表3-1乃。
对焊环板式松套法兰对焊端的壁厚（GB/T 9124— 2010) mm
① 用PN标记的对焊法兰（WN)及A型 对焊环板式松套法兰（I.PC)的对焊连接端型 式与尺寸见图3-79～图3-81。当法兰颈部 厚度S<3 mm时，法兰的对焊端部为直角。 当法兰颈部厚度3 mm<S<22 mm时，法兰 的对焊端应符合图3-79的规定。当法兰颈 部厚度S>22 mm时，法兰的对焊端部应符 合图3-80的规定。当法兰颈部厚度S大于 管子壁厚f时，法兰的对焊端应符合图3-81 的规定。
用PN标记的对焊法兰的对焊端壁厚（GB/T 9124?010)
|
公称 尺寸 DN |
焊端外径 (钢管外径） A | PN 2.5 | PN 6 | PN 10 | PN 16 | PN 25 | PN 40 | PN 63 | PN 100 | ||||||||
| S | sP | S | S | S | Sp | S | sP | S | sP | S | sP | S | s,> | ||||
| I 10 | 17.2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| 15 | 21. 3 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 3.2 | 2 |
| 20 | 26. 9 | 2. 3 | 2.3 | 2. 3 | 2. 3 | 2. 3 | 2.3 | 2. 3 | 2.3 | 2.3 | 2.3 | 2.3 | 2. 3 | 2. 3 | 2. 3 | 3.2 | 2. 3 |
| 25 | 33. 7 | 2. 6 | 2.6 | 2. 6 | 2. 6 | 2.6 | 2. 6 | 2. 6 | 2. 6 | 2. 6 | 2.6 | 2.6 | 2. 6 | 2. 6 | 2. 6 | 3. 6 | 2. 6 |
| 32 | 42. 4 | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2. 6 | 2.6 | 2.6 | 2.6 | 3. 6 | 2.9 |
| 40 | 48. 3 | 2. 6 | 2.6 | 2.6 | 2. 6 | 2. 6 | 2.6 | 2. 6 | 2. 6 | 2. 6 | 2. 6 | 2. 6 | 2. 6 | 2.9 | 2. 9 | 3. 6 | 3. 2 |
| 50 | 60. 3 | 2.9 | 2.9 | 2. 9 | 2.9 | 2.9 | 2.9 | 2.9 | 2.9 | 2.9 | 2.9 | 2.9 | 2.9 | 2. 9 | 3.2 | 4 | 3. 6 |
| 65 | 76. 1 | 2.9 | 2.9 | 2. 9 | 2.9 | 2.9 | 2. 9 | 2. 9 | 2. 9 | 2.9 | 2.9 | 2. 9 | 2.9 | 4 | 3.6 | 4 | 4 |
| 80 | 88. 9 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3. 2 | 3. 2 | 3.2 | 3.2 | 3. 2 | 3.2 | 3.2 | 4 | 4 | 5 | 5 |
| 100 | 114.3 | 3. 6 | 3. 6 | 3. 6 | 3. 6 | 3. 6 | 3. 6 | 3. 6 | 3. 6 | 3. 6 | 3. 6 | 3. 6 | 3. 6 | 4.5 | 4.5 | 5. 6 | 5. 6 |
用PN标记的B型对焊环板式松套法兰对焊端型式见图3-82,对焊端的壁厚见表3-1乃。
对焊环板式松套法兰对焊端的壁厚（GB/T 9124— 2010) mm
|
公称 尺寸 DN |
焊端外径 (钢管外径） A | PN 2. 5 | PN 6 | PN 10 | PN 16 | PN 25 | PN 40 | ||||||
| S | sP | S | sP | S | sP | S | sP | S | sP | S | |||
| 10 | 17. 2 | 3 | 2 | 3 | 2 | 3 | 2 | 3 | 2 | 3 | 2 | 3 | 2 |
| 15 | 21. 3 | 3 | 2 | 3 | 2 | 3 | 2 | 3 | 2 | 3 | 2 | 3 | 2 |
| 20 | 26. 9 | 3 | 2 | 3 | 2 | 3 | 2 | 3 | 2 | 3 | 2 | 3 | 2 |
| 25 | 33. 7 | 3 | 2 | 3 | 2 | 3 | 2 | 3 | 2 | 3 | 2 | 3 | 2 |
| 32 | 42. 4 | 3 | 2 | 3 | 2 | 3 | 2 | 3 | 2 | 3 | 2 | 3 | 2 |
| 40 | 48. 3 | 3 | 2 | 3 | 2 | 3 | 2 | 3 | 2 | 3 | 2 | 3 | 2 |
| 50 | 60. 3 | 3 | 2 | 3 | 2 | 3 | 2 | 3 | 2 | 4 | 2. 6 | 4 | 2. 6 |
| 65 | 76. 1 | 4 | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 5 | 2. 6 | 5 | 2.6 |
| 80 | 88. 9 | 4 | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 6 | 2. 6 | 6 | 2.6 |
| 100 | 114.3 | 4 | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 6 | 3.2 | 6 | 3.2 |
| 125 | 139. 7 | 5 | 2 | 5 | 2 | 5 | 2 | 5 | 2 | 6 | 3. 2 | 6 | 3.2 |
| 150 | 168. 3 | 6 | 2 | 6 | 2 | 6 | 2 | 6 | 2 | 8 | 3. 2 | 8 | 4 |
| 200 | 219. 1 | 6 | 2. 6 | 6 | 2. 6 | 6 | 2.6 | 6 | 2.6 | 8 | 3. 2 | 10 | 5 |
| 250 | 273.0 | 8 | 3. 2 | 8 | 3.2 | 8 | 3.2 | 8 | 3.2 | 10 | 5 | 12 | 6. 3 |
| 300 | 323. 9 | 8 | 3.2 | 8 | 3.2 | 8 | 3.2 | 10 | 4 | 10 | 6. 3 | 12 | 8 |
| 350 | 355. 6 | 8 | 3.2 | 8 | 3. 2 | 8 | 3. 2 | 10 | 4 | 12 | 6. 3 | 14 | 8 |
| 400 | 406. 4 | 8 | 3.2 | 8 | 3. 2 | 8 | 3.2 | 12 | 5 | 14 | 8 | 16 | 10 |
| 450 | 457 | 8 | 3. 6 | 8 | 3. 6 | 8 | 3. 6 | 12 | 5 | 15 | 8 | — | — |
| 500 | 508 | 8 | 4 | 8 | 4 | 8 | 4 | 12 | 6. 3 | 16 | 10 | — | — |
| 600 | 610 | 8 | 5 | 8 | 5 | 10 | 5 | 12 | 8 | 18 | 10 | — | 一 |
| 700 | 711 | 8 | 5 | 8 | 5 | 10 | 6.3 | 14 | 8 | 20 | 14.2 | — | — |
| 800 | 813 | 10 | 6. 3 | 10 | 6. 3 | 12 | 6. 3 | 16 | 10 | 20 | 14. 2 | — | — |
| 900 | 914 | 10 | 6. 3 | 10 | 6. 3 | 12 | 8 | 18 | 10 | — | — | — | — |
| 1 000 | 1 016 | 12 | 8 | 12 | 8 | 12 | 8 | 18 | 10 | — | — | — | — |
| 1 200 | 1 219 | 14 | 10 | 14 | 10 | 16 | 10 | — | — | — | — | — | — |
松套法兰对焊端壁厚（GB/T 9124 — 2010)
| 公称 | 焊端外径 | 管端翻边板式松套法兰 | 翻边短节板式松套法兰 | ||||||
| 尺寸 | (钢管外径） | PN 2. 5～PN 10 | PN | 16 | PN 2. 5' | 、PN 10 | PN 16 | ||
| DN | A | S | S | S | S | Sp | |||
| 10 | 17.2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| 15 | 21. 3 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| 20 | 26. 9 | 2 | 2 | 2 | 2 | 2. 6 | 2.6 | 2. 6 | 2. 6 |
| 25 | 33. 7 | 2 | 2 | 2 | 2 | 2.6 | 2. 6 | 2. 6 | 2.6 |
| 32 | 42. 4 | 2 | 2 | 2 | 2 | 3. 2 | 3. 2 | 3.2 | 3. 2 |
| 40 | 48. 3 | 2 | 2 | 2 | 2 | 3. 2 | 3. 2 | 3. 2 | 3. 2 |
| 50 | 60. 3 | 2 | 2 | 2 | 2 | 3. 2 | 3.2 | 3.2 | 3.2 |
| 65 | 76. 1 | 2 | 2 | 2 | 2 | 3. 2 | 3. 2 | 3. 2 | 3. 2 |
| 80 | 88. 9 | 2 | 2 | 3. 2 | 3.2 | 3. 2 | 3. 2 | 3. 2 | 3. 2 |
| 100 | 114. 3 | 3.2 | 3. 2 | 3. 2 | 3.2 | 3. 2 | 3. 2 | 3. 2 | 3. 2 |
| 125 | 139. 7 | 3.2 | 3. 2 | 3. 5 | 3.2 | 4 | 3.2 | 4 | 3. 2 |
| 150 | 168.3 | 3. 5 | 3. 2 | 4. 5 | 3.2 | 5 | 3. 2 | 5 | 3. 2 |
| 200 | 219. 1 | 4.5 | 3.2 | 5. 6 | 3.2 | 5 | 3. 2 | 6 | 3. 2 |
| 250 | 273. 0 | — | — | — | — | 8 | 3.2 | 10 | 3. 2 |
| 300 | 323.9 | — | — | — | — | 8 | 3.2 | 10 | 4 |
| 350 | 355. 6 | — | — | — | — | 8 | 3.2 | 10 | 4 |
| 400 | 406. 4 | — | — | — | — | 8 | 3.2 | 10 | 4 |
| 450 | 457 | — | — | — | — | 8 | 3.2 | — | — |
| 500 | 508 | — | — | — | — | 8 | 3.2 | — | — |
